Частые ошибки разводки коммуникаций в квартире

Особенности ввода коммуникаций в квартиру

Определившись с типом разводки труб в туалете и в ванной, заканчиваем составление проекта

Чтобы система работала безупречно, важно чтобы ввод коммуникаций в квартиру был выполнен грамотно. Разберем, как сделать это правильно

Прежде всего, на вводе должен стоять запорный кран, который даст возможность при необходимости перекрывать подачу воды. Если же запорная арматура уже стоит, необходимо проверить ее качество.

В новостройках обычно ставят узлы хорошего качества, в старых домах могут стоять устаревшие устройства. Желательно поставить на ввод кран шарового типа хорошего качества.

Важный момент. Если потребуется закрыть/открыть устройство, делать это нужно плавно. Резкий поворот рукоятки может спровоцировать гидроудар, который способен вывести сантехническое оборудование из строя.


Обязательными элементами на вводе водопровода в квартиру считаются запорные шаровые краны, фильтры грубой очистки и счетчики. Оборудование для регулирования напора, тонкие фильтры и другие устройства монтируются по желанию

Сразу после шарового крана рекомендуется поставить специальную систему защиты от протечек, оснащенную запорным управляемым клапаном. После нее монтируют самопромывной магистральный фильтр. Он удалит из воды грубые примеси, что существенно продлевает срок службы приборов.

За ним следует поставить приборы-водомеры, если они нужны.

Следом можно монтировать регулятор водного потока. Это не обязательный элемент – он необходим только там, где есть проблемы с напором воды. Далее выполняется последовательная или коллекторная разводка открытого или скрытого типа монтажа.

Замена труб в квартире. Как действовать

Поэтому устранение поломки или замена данного участка ложится на плечи хозяина жилья. Другое дело, когда требуется ремонт или замена стояков. Так как эти трубы – зона ответственности ЖЭКа, то в случае их протечки или неисправности для замены следует обращаться именно туда.

Чтобы избежать такой ситуации, нужно обращаться в управляющую компанию не устно, а с помощью письменного заявления, копию которого следует оставить у себя. На этом заявлении в ЖЭКе должны поставить резолюцию. В нем вам следует указать причину замены труб.

Есть еще один вариант, как произвести замену трубы общего пользования. Можно сделать это самостоятельно, путем привлечения специализированной организации. Однако это не отменяет обращения в ЖЭК по вышеописанной схеме. В случае если нанятая фирма выполнит замену или починку труб в вашей квартире ненадлежащим образом, документ сможет помочь в решении возникших проблем.

Нельзя сказать, что любой отказ управляющей компании по замене стояков будет незаконен. Вполне возможен мотивированный отказ, например в случае, если владелец квартиры перенес трубы в санузле в ходе ремонта, ради реализации планируемого нового дизайна помещения. В таком случае перенос или замена коммуникаций не является заботой управляющей компании.

Порядок разводки и технологические нюансы

Рассмотрим основные этапы разводки водопроводных труб.

Изначально от системы основного общего горячего и холодного водоснабжения в квартире должны устанавливаться входные вентили или шаровые краны.
Затем в основных отводах на квартиру для глубокой очистки подаваемой воды, должны быть установлены фильтры.
После них монтируются счетчики, как приборы учета.
За ними следуют установленные редуктора давления, регулирующие подачу воды на сантехнические приборы.
Перекрывая водоснабжение от общего стояка, дальнейшая разводка проводится согласно отработанной схеме.
Ее можно производить своими руками, начиная от основного стояка или припаивая трубы от крайнего прибора до основного стояка.
Работать с паяльником нужно крайне осторожно, чтобы не обжечься, при этом выполняя все требования инструкции к нему.

Проверка монтажа канализации и труб

Как и в случае с проводкой, большое значение имеет план разводки и его соблюдение. Коммуникации не могут располагаться по диагонали, закручиваться или как-то сгибаться. Любой сгиб оформляется специальным соединительным элементом из пластика или металла в зависимости от типа сети.
Все трубы идут под небольшим уклоном в сторону основного слива. Это упрощает их очистку и не дает застояться воде

Важно определить, что такой наклон есть и в нужном направлении, иначе в квартире или доме часто будет стоять неприятный запах, а канализацию придется регулярно прочищать от засоров.
Приборы учета располагаются на видном месте, как и перекрывающие краны и вентили. Нельзя устанавливать их в скрытом виде и труднодоступных участках

Обычно под эти цели предусматривается ниша или специальный щиток нормального размера, встраивающийся в стену.
При приеме ремонта включают воду на полную мощность. Осматривают все стыки, протирают их сухой тряпочкой и смотрят, нет ли конденсата или откровенной протечки.
Также проверяют скорость слива жидкости в ванной и раковинах, если их нет, можно воспользоваться банкой на несколько литров или шлангом. В новой канализации даже при сильном напоре не может быть сложностей и проблем.
Спускают воду в бачке – в унитазе не должен образоваться затор.

Также важно учитывать, что не армированные пластиковые трубы не подходят для установки под стяжку. Для этого есть PEX и иные модели.

Пример подключения

В ванной комнате расположена душевая кабинка, умывальник и полотенцесушитель. При этом следует предусмотреть точку для подключения стиральной машинки. Работы начинаются с поиска стояков. Как только стояки найдены, рисуется план разводки воды в ванной комнате.

От общего стояка подачи холодной и горячей воды делаются отводы, заглушаемые на конце вентилем

Такое действие выполнить важно, так как пока краны не будут установлены, придётся постоянно при работе перекрывать весь стояк, что доставляет массу неудобств соседям и требует определённого времени. После врезки вентилей к ним подключаются приборы учёта расхода воды, перед которыми ставятся фильтры очистки

Далее, после счётчика трубы протягиваются к каждой точке, разветвляясь с помощью тройников. Каждое такое ответвление заканчивается вентилем.

Канализация планируется с наличием уклона в сторону слива. При этом для умывальника, стиральной машины и ванной диаметр трубы берётся 40−50 мм, а для унитаза не менее 75 мм. Диаметр труб, используемый внутри помещения не должен быть больше магистральной. Для примера все трубы будут использоваться одного диаметра. Начинается сборка и стыковка самой дальней точки, а затем последовательное подключение всех мест слива. Если же канализация расходится в разные места, то в магистральную трубу врезается четверник.

Таким образом, провести трубы в ванной своими руками не так уж и сложно. Главное, ответственно подойти к планированию, обдумав и чётко представив расположение сантехнических приборов. Ну а далее останется приобрести необходимый материал и приступить к монтажу.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

  • с использованием тройников-распределителей – последовательным;
  • через коллектор;
  • с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Инструкция самостоятельного монтажа разводки сантехники в квартире

Разводка сантехники в новостройке или любой квартире важный процесс. Разводка сантехники своими руками вполне реальна, важна правильная схема и знания об установке сантехники. Это довольно сложная и очень ответственная работа. От того, как она будет грамотно продумана и тщательно выполнена, зависит эффективность функционирования всей сантехнической системы в квартире. Существующие на сегодняшний день технологии строительно-монтажных работ в этом направлении довольно простые и доступные. Поэтому здесь не следует торопиться, чтобы вызывать сантехников. Многие смело могут выполнить разводку или установку сантехнического оборудования самостоятельно своими руками. Кроме того, такая постановка вопроса еще, кроме всего, сэкономит некоторую сумму в семейном бюджете.

Конечно же, перед началом работ необходимо вооружиться определенными знаниями, которые позволят тщательно изучить, проанализировать ситуацию, а затем предусмотреть правильное пошаговое выполнение каждого последующего действия. Чтобы помочь вам выполнить своими руками качественную разводку, попробуем разобраться с нюансами, сложностями, основными этапами проведения этих работ.

  • 1 Планируем расстановку сантехники и основные коммуникационные разводки
  • 2 Способ монтажа
    • 2.1 Открытый монтаж водопроводных труб
    • 2.2 Скрытая проводка
  • 3 Схема разводки
  • 4 Планируем разводку
  • 5 Материалы и инструменты
  • 6 Порядок разводки и технологические нюансы
  • 7 Монтаж канализационных труб
  • 8 Заключение

Из каких труб лучше сделать разводку

Поскольку раньше кроме металлических труб в принципе ничего не было, то и вопрос выбора материала не возникал. В настоящее время для обустройства водопроводной системы предлагаются также пластиковые трубы, различающиеся по свойствам. Какие лучше купить для разводки воды в доме или квартире?

Многие полагают, что лучше выполнить монтаж самостоятельно с использованием традиционных стальных труб. Но это прошлый век, ведь на современном рынке сантехники представлено множество безвредных для здоровья и долговечных альтернативных материалов.

Разводка водоснабжения и канализации: замена старых чугунных и металлических труб на современные пластиковые

Полиэтиленовые трубы достаточно просты в монтаже – соединяются друг с другом при помощи сварки. Срок эксплуатации составляет более 30 лет. При сравнительно низкой цене имеют несколько недостатков: не сгибаются и не способны выдерживать высокие температуры. Поэтому для горячего водоснабжения подходят только трубы, выполненные из сшитого полиэтилена, имеющие чуть большую стоимость.

Металлопластиковые трубы обойдутся дешевле. Срок службы чуть меньше – до 25 – 30 лет. Без труда изгибаются при монтаже и не подвержены коррозии. Минус – плохо выдерживают слишком горячую воду при температуре выше 95°С.

В настоящее время очень востребованными при организации водоснабжения являются полипропиленовые трубы. Популярность объясняется их универсальностью (подходят для теплого пола, систем отопления, ХВС, ГВС) и большим сроком службы – около 50 лет. Для горячего водоснабжения следует покупать трубы, армированные стекловолокном или алюминием.

Таким образом, выбор материалов достаточно богат. Перед покупкой труб следует учесть:

  • способ укладки – скрытый или закрытый;
  • возможность сделать разводку водопровода своими руками (наличие инструментов и соответствующего опыта);
  • цену материалов и стоимость проведения работ (в случае заказа услуг специалистов).

Выбор материала при замене канализационных труб

Вне зависимости от того, где проводится монтаж (в частном доме или квартире), можно применять изделия из:

  • керамики;
  • полимерного материала;
  • металла.

Чтобы не пришлось в будущем столкнуться с проблемами при эксплуатации, на этапе выбора необходимо сравнить свойства доступных видов коммуникаций.

Учитывают критерии:

  • гладкость внутренних стенок;
  • диаметр;
  • степень прочности материала и подверженности механическим нагрузкам;
  • линейное расширение;
  • вес.

Все эти факторы влияют на стоимость. Еще оценивается сложность монтажа, срок эксплуатации.

Керамика

Преимущества керамических изделий:

  • гладкие внутренние стенки, за счет чего стоки продвигаются быстрее, вероятность образования засора снижается, т. к. загрязнения менее интенсивно задерживаются на поверхности;
  • стойкость к влиянию агрессивных сред, в результате трубопровод сохраняет первоначальный вид и свойства в течение длительного периода.

С одной стороны предусмотрен раструб, что облегчает установку.

Полимеры

Трубы для канализации.

Когда планируется замена канализации, следует рассматривать в первую очередь ПВХ-трубы и ПП-аналоги. У таких изделий тоже есть уширение на торце для упрощения монтажа.

Преимущества полимерных коммуникаций:

  • гладкие внутренние поверхности;
  • устойчивость к химическим веществам;
  • продолжительная эксплуатация (ПВХ- или ПП-трубы служат 30-50 лет, иногда и дольше);
  • способность выдерживать влияние высоких температур, по данному критерию ПП-изделия превосходят аналогичную продукцию из других материалов;
  • малый вес;
  • простота монтажа;
  • высокая прочность, устойчивость к воздействию механических нагрузок.

Недостаток заключается в склонности к линейному расширению. В процессе эксплуатации коммуникаций под постоянным воздействием высокой температуры, ее перепадах отмечается увеличение длины трубы. После монтажа такая особенность приведет к изгибу трубопровода.

Металл

Стальные коммуникации неустойчивы к влиянию химических веществ, но зато они хорошо переносят воздействие высоких температур. Недостаток продукции заключается в возможном развитии коррозии.

В результате сужается просвет трубопровода, повышается риск образования трудноудаляемого засора, который формируется из хлопьев ржавчины. Кроме того, сталь отличается существенным весом – при использовании в многоквартирных домах увеличивается нагрузка на бетонные перекрытия.

Чугунные трубы для канализации.

Чугунные коммуникации тоже много весят. Если планируется приобретать трубы диаметром 100 мм и более, установить их своими руками сложно. Внутренние стенки недостаточно гладкие, в результате возрастает риск образования налета, который в дальнейшем перерастет в пробку. Такие трубы стоят дороже стальных. Они лучше противостоят коррозии, за счет чего увеличивается период эксплуатации трубопровода.

Выбор диаметра

В квартирах используются коммуникации стандартных размеров. Монтаж стояка производится с применением изделия, диаметр которого составляет 110 см. Стандартный размер чугунных труб – 100 см. Этого достаточно для отвода стоков, содержащих крупные фракции загрязнений. Чтобы сделать разводку в квартире, применяют изделия меньшего сечения. Подходит вариант диаметром 50 мм, но часто встречаются и другие коммуникации: 32 и 40 мм.

Выбор сечения зависит и от материала, т. к. коммуникации из металла, ПВХ или ПП производятся по разным стандартам. Кроме того, играет роль конфигурация участка, где планируется устанавливать трубопровод. Чем меньше места, тем более предпочтительным считается вариант монтажа ПВХ- или ПП-труб, т. к. они отличаются наименьшим сечением.

Еще один критерий выбора – структура стоков, которые будут проходить по коммуникациям. Чем больше загрязнений в них содержится, тем выше должно быть значение диаметра. Например, от бытовой техники (стиральной и посудомоечной машин) рекомендуется отводить коммуникации диаметром 32 мм. Для мойки на кухне и в ванной рассматривают трубы диаметром от 50 до 70 мм.

Основные виды коммуникации в частном доме.

Рассмотрим основные коммуникации, которые необходимы в частном жилом доме каждому человеку:

  1. Водоснабжение.
  2. Канализация.
  3. Электричество.
  4. Газификация.
  5. Вентиляция.

Водоснабжение

Если на участке отсутствует водопровод, и его проведение не планируется, подключение централизованного водоснабжения будет стоить очень дорого. В таком случае можно сделать собственный колодец или скважину. Следует учитывать геологические особенности местности и глубину залегания вод. Для этого требуется вызвать специалиста и определиться, где и как будет оборудована такая точка. И как именно вода будет поступать в дом.

Канализация

При отсутствии общей системы канализации еще несколько лет назад люди рыли выгребные ямы, а специальная техника откачивала продукты жизнедеятельности человека по вызову. Эта система уходит в прошлое. В настоящее время устанавливаются специальные септики для быстрого разложения, биологической очистки и фильтрования сточных вод.

Электричество

Одним из основных элементов инженерных сетей является наличие электричества. Довольно часто людям приходится самим устанавливать столбы, вызывать электрика для проведения электричества на участок, а затем и в дом. Однако без электричества почти невозможно ничего сделать в строительстве.

Газификация

Во многих отдаленных районах на дачных участках газификация отсутствует. Люди пользуются газовыми баллонами для приготовления пищи, а иногда и для отопления. Однако, это достаточно опасно, затратно и неудобно. Но, если отсутствует электричество, а в отдаленных районах его часто отключают, газовый баллон в доме просто необходим.

Централизованная газификация – очень дорогое удовольствие. Помимо введения газовой трубы в дом, необходимо оплатить разводку коммуникаций внутри помещения по определенной схеме. А также купить газовый котел, провести горячую воду и отопление по согласованному проекту. Не многие на дачном участке захотят себе такие проблемы. Для постоянного проживания газ, конечно, намного выгоднее, чем твердое топливо или электричество.

Вентиляция

В доме необходима пассивная и часто активная вентиляция. Следует заранее продумать, где будут находиться воздуховоды и куда правильно повесить вытяжку и кондиционер, если это необходимо. С такими проблемами помогут справиться специалисты.

В заключение следует отметить, что выбирать участок нужно не только по его расположению, но и с учетом того, где проходят требуемые коммуникации. Это позволит затратить меньше времени и личных средств на строительство.

Предупреждение возникновения неприятных запахов

Часто из канализационной системы исходят неприятные запахи. Чтобы этого избежать в ходе монтажа сантехники в ванной стоит соблюдать правила:

  • прокладывайте канализационную систему с помощью широких труб. Потому что в изделиях небольшого диаметра часто меняется давление, которое является первой причиной появления неприятного запаха. А вот в широких изделиях во время перемещения жидкости создается воздушная подушка, блокирующая выход запахов на поверхность;
  • обязательно проводите своевременную очистку труб;
  • застой отходов и воды на месте сифона способен привести к гниению и возникновению неприятного запаха. Поэтому сифон следует постоянно чистить от различных отходов и жидкости;
  • еще одна причина — неисправная работа вентиляции. Застой воздуха в помещении может привести к развитию гриба и плесени. Поэтому нужно следить за работой вентиляции и устранять любые ее неисправности.


Для канализационной системы в ванной следует использовать широкие трубы

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Какой способ монтажа выбрать

Способа монтажа два:

  • Скрытый,
  • Открытый.

Скрытый способ трудоемкий, так как все трубы прячутся в штробы проделанные в стене. Этот способ требует профессионализма и точности. Так же нужно отметить, что после проведения всех ремонтных работ, труб видно не будет, что, конечно же, выглядит намного красивее, чем при втором способе монтажа.

Важно: штробить несущие стены, для проведения коммуникаций нельзя. В данном случае трубы прокладываются открытым способом и прячутся потом за гипсокартонной конструкцией (монтируется короб под трубы), который впоследствии будет облицован плиткой

Открытый способ самый простой, но все коммуникации находятся в открытом виде, что не очень эстетично, даже если они приближены к полу максимально. Можно конечно прибегнуть к такому способу монтажа, если применить трубы ПВХ, так как они имеют приятный внешний вид и просты в уходе.


разводка труб водоснабжения в квартире

После того как определились со способом, нужно решить как будут проложены коммуникации:

  • Последовательно,
  • Коллекторно,
  • Как будут расположены розетки.

Давайте разберем подробно первые два варианта, так как третий практически не используют в быту, он сложный и нецелесообразный для применения в квартире.

Последовательная разводка

Самая простая и понятная разводка, в которой все приборы подсоединены один за другим. Что касается магистрали, то она идет по одной линии, с отводами выведенными последовательно. Есть, конечно, у этой разводки один недостаток напор воды в кранах и приборах будет разным, если их включить одновременно. Именно этот вид разводки применяется часто, он недорогой по сравнению со вторым, и смонтировать его можно самостоятельно не прибегая к помощи специалиста.


Последовательная разводка труб водоснабжения в квартире

Коллекторная разводка

Этот способ довольно копотливый и требует особенной усидчивости, так как необходимо установить кран на каждую трубу, которая подходит к сантехническому оборудованию.

Это очень удобно в повседневном пользовании, при поломке чего-то одного не нужно будет отключать всю коммуникацию, а легко перекрыть только два вентиля, изолировав поломанное оборудование.

Кроме этого вода будет поступать равномерно к каждому смесителю. Но этот способ увеличит затраты, так как придется покупать много вентилей, и конечно самому собрать такую систему коммуникаций не получится, так как нужен определенный опыт.

Конечно, выбирать варианты разводки надо внимательно, но какой бы способ вы не выбрали, итог должен быть один:

  •  Минимальное число соединений и загибов в системе,
  •  Максимум целостности,
  •  Избегать перехлеста холодной и горячей труб,
  •  Законченный, лаконичный вид системы в целом.

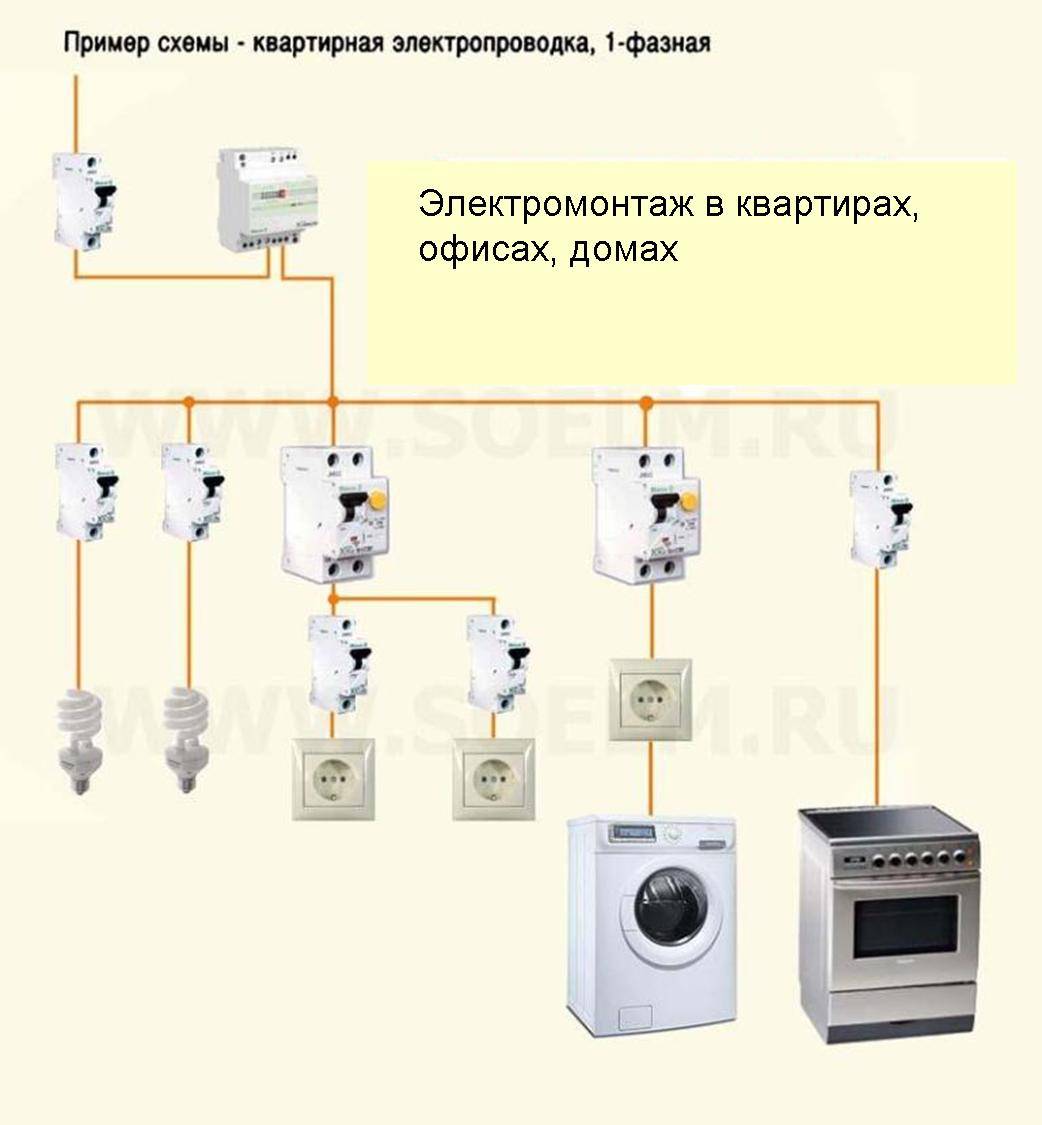

Схема квартирной электропроводки
