Диммер для светодиодов и светодиодных ламп на 220 В

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

  • методу управления;
  • способу монтажа и расположению;
  • дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

  1. Включение по таймеру (имитация присутствия хозяина).
  2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
  3. Режим светомузыки (используется встроенный микрофон).
  4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
  5. Входы для подключения внешних датчиков (тревожных, света и пр.).
  6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Правила выбора оптимального варианта

Покупатели могут приобрести два вида светодиодных лент, так называемую монохромную, то есть одноцветную, или трехцветную RGB. В последнем случае все цвета можно подключать по отдельности, смешивать, получать различные эффекты.

Диммеры могут быть различных размеров, мощности, что позволяет заинтересованному человеку выбрать нужное изделие для любой светодиодной полоски

И будущему владельцу следует знать, что для управления многоцветной лентой понадобится приобрести специальный RGB-контроллер. Так как возможностей регулятора для полноценного контроля такого источника света недостаточно.

Кроме того, нужно внимательно отнестись к техническим параметрам приспособления. Поскольку мощность любого управляющего устройства должна превышать аналогичный показатель самой светодиодной ленты, необходимо учитывать такую особенность еще до покупки.

Причем варианты могут быть следующими:

  1. Если владелец помещения не планирует больше увеличивать длину светодиодной ленты, а, следовательно, и ее мощность, то эта характеристика у диммера должна быть выше на 20-30% и это как минимум, а лучше всего вполовину. Что поможет продлить срок службы регулятору, исключив возможность быстрого износа с последующей поломкой.
  2. Если планируется увеличение мощности светодиодной ленты, то прибор необходимо приобретать с учетом этого. Или позже снова придется тратиться на приобретение нового регулятора. Причем запас мощности должен исчисляться с учетом положенных 20-50% для запаса.

Когда потенциальный покупатель неправильно рассчитает мощность, то приспособление не сможет выполнять свои функции, поэтому просто не включится. И это при самом благоприятном исходе, так как нередко случается так, что перегрузка приводит к мгновенному выходу со строя.

Монтаж любого типа регулятора отличается простотой, поэтому в ряде случаев пользователь будет в силах такую процедуру выполнить самостоятельно

Кроме того важно определиться с типом управления. Любой из них (механический, электронный, дистанционный) является надежным и позволит человеку эффективно выполнять манипуляции с яркостью полоски светодиодов

Поэтому все будет зависеть от того, сколько человек готов заплатить. Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления.

Когда в распоряжении будущего пользователя средств больше, тогда следует отдать предпочтение устройству с приложенным дистанционным пультом. Так как он повышает комфортность, что является значительным преимуществом.

Кроме того, при выборе не стоит экономить на качестве диммера, он должен быть только от известного производителя. Которыми являются компании Osram, Gauss, Philips, ряд других.

Если все же возникнет желание снизить расходы и приобрести китайское изделие, то стоит вспомнить, что такая покупка может обернуться головной болью, потерей части работоспособности и рядом других проблем со здоровьем. Остальные особенности при выборе не столь важны и все зависит только от личных предпочтений.

Желающие собрать диммер своими руками на нашем сайте получат подробное руководство. Рекомендуем ознакомиться с весьма полезной статьей.

Модели

На рынке большой ассортимент диммеров, который классифицируется по разным критериям:

  • по принципу работы;
  • по нюансам конструкции;
  • совместимости с ламами;
  • оборудованию для регулирования.

Термостатные

Освещение регулировалось за счет смены сопротивления. При повышении показателя, снижается сила тока, освещение затухает и наоборот.

Такое устройство характеризуется простотой конструкции, но у разных производителей свои составляющие и качество сборки. Такие показатели важны для стабильной работы и плавности хода. Принцип действия термостатных диммеров заключается в преобразовании световой энергии в тепловую. За счет этого сократить траты на электричество не получится.

Симисторные диммеры

Приборы на основе симистора относятся к более современным диммерам. Чтобы лампа зажглась через устройство должен пройти ток, между электродами создается напряжение. Конденсатор заряжается от потенциометра R, который меняет фазовый угол.

При достижении определенной величины, симистор открывается и по нему проходит ток. Сопротивление падает, и лампочка горит интенсивнее

Процесс действенный с любыми полуволнами – положительными и отрицательными, поэтому не важно, куда идет поток электродов. В отличие от реостатных моделей, такой вариант не защищен от мерцаний за счет своей конструкции

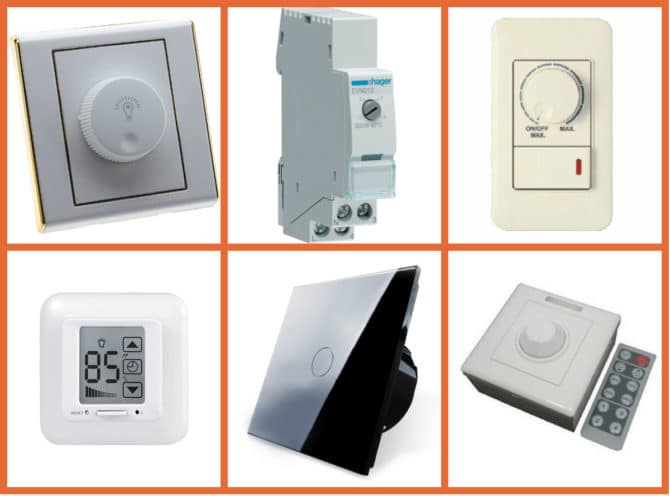

Типы приборов по способу установки

Для решения различных задач и просто для повышения комфортности современные регуляторы яркости могут монтироваться в разных местах. Кроме того, эта особенность делает их более удобными в управлении.

Диммеры бывают следующими:

  • накладными;
  • встроенными;
  • модульными.

Наиболее простыми при установке являются накладные приборы, которые формой, размерами схожи с обычными выключателями и вполне способны заменить их. Процедура монтажа у них тоже аналогичная, да и принцип управления схож.

Использование радиосигнала позволяет осуществлять управление с любого уголка помещения, здания, а при необходимости и из-за их пределов

Главной особенностью всевозможных встроенных диммеров является то, что они монтируются в распределительную коробку или специально сделанную нишу. О чем и свидетельствует само название этой разновидности.

Модульные устройства предназначены для установки в электрощитках на DIN-рейках. Такая особенность вызвана тем, что они отличаются крупными размерами, высокой мощностью. Что в бытовом плане позволяет их использовать для управления сразу несколькими питающими линиями.

Будущему пользователю следует помнить о том, что современные диммеры, независимо от вида установки, подключаются к цепи или встраиваются в нее между самой светодиодной лентой и ее блоком питания.

То есть другого варианта быть не может, что нужно учитывать для удобства монтажа, управления. А еще нередко встречается деление регуляторов по количеству рабочих каналов, используемому протоколу.

Любой встроенный диммер не отличается высокими эстетическими свойства, но его функциональные возможности не уступят своим накладным аналогам

Но, в большинстве случаев, простому пользователю это малоинтересно, так как конструктивно сложные модели в бытовых условиях, небольших коммерческих и офисных помещениях используются редко из-за своей немалой стоимости.

Радиоуправляемый диммер

Здесь управление световым потоком происходит только через пульт. Никаких ручек, колесиков и т.п.

Однако в отличие от инфракрасных диммеров, у радиоуправляемых есть возможность посылать сигнал сквозь различные препятствия – перегородки, навесной потолок, и даже через стену в соседнюю комнату.

Такими моделями запитываются одноцветные светодиодные ленты.

Если для RGB вариантов есть специальные контроллеры, которые помогают менять не только цвета, но и интенсивность подсветки, то для одноцветных SMD лент, такие диммеры лучшее решение.

Это бывает очень удобно, когда вообще не хочется изменять дизайн на стенах и втыкать туда дополнительные элементы. Диммер прячется за потолком или другими перегородками, либо вообще монтируется непосредственно в электрощиток в коридоре квартиры.

Заказать себе с доставкой на дом качественные диммеры, от давно зарекомендовавших себя брендов – Schneider Electric, Legrand, Werkel можно здесь.

Другие не менее полезные и шикарные модели (с европейским сертификатом соответствия), можно подобрать у наших китайских товарищей отсюда.

Взаимодействие светорегуляторов с различными типами ламп

Светодиодные лампы для диммера тоже отличаются от простых

При покупке нужно обратить внимание на маркировку. Специальный значок подскажет, что это диммируемая светодиодная лампа

Обычные на поворот ручки светорегулятора реагировать не будут.

Такая маркировка должна быть на светодиодной лампе

Если говорить о люминесцентных лампах или КЛЛ, то для них бесступенчатый переключатель приобрести довольно сложно, стоимость таких устройств высока. В схеме ЭПРУ (электронного пускорегулирующего устройства) присутствует регулятор напряжения, который не даст обычному бесступенчатому переключателю выполнять свою работу. Для этого и лампы нужны диммируемые.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Схема бесступенчатого переключателя для светодиодных ламп 220 В

Простейший симисторный светорегулятор легко может вывести из строя светодиоды в лампах или их драйвера. Поэтому специалисты советуют устанавливать регуляторы, оснащенные микропроцессором. Их схема выглядит следующим образом.

Схема диммера для светодиодных ламп 220 В

Самостоятельно такую схему, без навыков и знаний в области радиоэлектроники, собрать сложно, но при желании выполнить необходимый ремонт, заменив вышедшие из строя элементы получится. Эта схема приблизительная. При покупке регулятора она обязательно присутствует в технической документации.

Совет! После установки бесступенчатого переключателя не торопитесь выбрасывать упаковку вместе с вкладышем. Он поможет при поломке (если, конечно, предусматривается ремонт, а не замена устройства).
Более сложная схема диммера с управлением дистанционно

Конструкция и принцип работы диммеров

Все устройства, с помощью которых можно осуществлять регулирование уровень освещенности, имеют схожее строение. Внешне они представляют собой выключатель, который оснащён вращающимся колесиком. Современные модели могут быть оснащены кнопками или сенсорной панелью.

Диммер сенсорного типа управления

Каждое устройство содержит в своей конструкции два подключения к цепи. Подключить такой прибор можно точно так же, как и обычный выключатель. Нужно только правильно соединить провода с клеммами. Использовать его можно точно также, только перечень возможностей будет в разы шире.Работают такие устройства на следующем принципе: яркость свечения ламп может меняться за счет изменения импульсов тока в сети. При этом меняется только ширина импульса, а не его мощность. Таким образом диммер функционирует по принципу отсекания амплитуды напряжения.
Совершая поворот колесика по часовой стрелке или при нажатии клавиши/сенсора, освещение в помещении будет становиться ярче или тускнеть.

Как работает диммер для светодиодов

Схема демонстрирует, как диммер преобразует нормальную кривую переменного тока

Принцип действия прибора основан на изменении напряжения тока таким образом, чтобы отсечь передний («регулировка по переднему фронту») либо задний («регулировка по заднему фронту») фронт синусоиды переменного тока («принцип фазовой отсечки»). Таким образом, при диммировании на 50% лампа использует только половину возможной мощности.

Диммирование по переднему фронту используется с лампами низкого напряжения, люминесцентными и светодиодными светильниками на 230В в комплекте с трансформаторами электромагнитного типа. Диммирование по заднему фронту применяется для тех же ламп в тандеме с электронными трансформаторами.

Задача выполняется с помощью реостата либо комплекса электронных элементов. Диммеры реостатного типа отличаются низким КПД (коэффициентом полезного действия) и при понижении освещения не снижают энергозатраты, поэтому постепенно выходят из употребления. Электронные диммеры работают за счёт применения двунаправленного тиристора и системы ШИМ (широтно-импульсной модуляции), которые задерживают сигнал активации нагрузки. При работе на полной мощности отсрочка отсутствует, при 10-процентной светимости она составляет 9 миллисекунд. Таким образом диммированная лампа постоянно выключается и включается с небольшой отсрочкой.

Для нормальной работы прибор снабжается защитой от перегрева и короткого замыкания.

Схема диммера на симисторе

Схема симисторных регуляторов яркости в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких “выходных” напряжениях и для плавности регулирования. Также в схему вводятся детали для снижения уровня помех, выдаваемых димером в сеть.

Схема димера простейшая

Принцип действия схемы таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение (какое – смотри в даташите, можно скачать внизу статьи). Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Умными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора (см. даташит на динистор), симистор открывается. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны.

То же самое происходит и с отрицательной полуволной, поскольку диак и триак – устройства симметричные, и им все равно, в какую сторону течет через них ток.

В итоге получается, что напряжение на активной нагрузке представляет собой “обрубки” отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими “кусочками” напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

Вот так выглядит реальная схема регулятора освещения. Параметры элементов указаны с учетом разброса у разных производителей, но суть от этого не меняется.

Практическая схема роторного диммера

Подробнее про работу диммера – на видео:

Симисторы в этой схеме можно ставить любые, в зависимости от мощности нагрузки. Напряжение  – не ниже 400 В, поскольку мгновенное напряжение в сети может достигать 350 В. Динистор – DB3, в крайнем случае DB4. От величины конденсаторов и резисторов зависит начальная-конечная точки зажигания, стабильность горения лампы.

При максимальном сопротивлении резистора R1 будет минимальное горение лампы, поскольку симистор будет открываться в конце полуволны, или вообще не откроется.

Альтернативное использование диммера

То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.

Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!

Кроме того, можно например регулировать температуру теплых полов. При этом отпадает необходимость в покупке температурного регулятора, который стоит в 3-5 раз дороже.

Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

Симисторы для диммеров. Мануалы

Подобрать симистор для ремонта или увеличения мощности диммера можно по этим даташитам:

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан: 10178 раз./• Симисторы для диммеров BT136-BT139 / Даташиты, pdf, , скачан: 13539 раз./

Что такое диммер и зачем он нужен

Диммер – это электронный прибор, используемый для управления работой светодиодных источников света посредством изменения их яркости свечения в соответствии с выбранным режимом.

Возможность изменения интенсивности свечения позволяет использовать подобные приборы не только как коммутационные, обеспечивающие включение и отключение источников света, но и расширяет их функциональность. Например, позволяя использовать диммеры в системах «умный дом», что, в свою очередь, снижает затраты, связанные с расходами на использованную электрическую энергию.


На отечественном рынке светотехники регуляторы освещения представлены достаточно широко, что дает возможность выбрать модель в соответствии с конкретными критериями и личными предпочтениями

Как сделать диммер своими руками?

В принципе самостоятельно сделать диммер для светодиодной ленты или лампы может любой человек хоть немного разбирающийся в электричестве и умеющий держать паяльник. Схема светорегуляторов практически везде одинакова, за некоторыми исключениями. Поэтому для начала определимся, какие детали нам понадобятся для создания вариатора.

Итак, нам потребуется:

  • два резистора (постоянный и переменный);
  • неполярный конденсатор;
  • динистор и симистор;
  • провода;
  • паяльник с припоем;
  • кусок текстолитовой пластины для платы.

Номиналы деталей можно взять с приведенной ниже схемы.

Можно конечно сделать печатную плату, нанеся на фольгированную пластину схему, просверлив отверстия для выводов и вытравив ее. Однако существует наиболее простой (навесной) вариант.

Схема диммера для самостоятельной сборки

По представленной схеме распределить детали и наметить отверстия для выводов. Просверлить отверстия и соединить между собой все элементы при помощи проводов, которые припаиваются к ножкам деталей.

Перед тем как подключить самодельный диммер для освещения проверьте несколько раз правильность соединений деталей и если все нормально, то можно подключать устройство к сети, предварительно обесточив ее, и проводить испытания.

На представленном видео показано как можно собрать диммер своими руками:

Watch this video on YouTube
