Как подключить диммер своими руками

Рейтинг лучших поворотных диммеров

Schneider Electric Glossa 630W

Достойное изделие, которое без проблем выдерживает различные нагрузки и подойдет для эксплуатации в любом доме или квартиры. Регулировка осуществляется классическим способом. От пользователя требуется минимум усилий для монтажа. Крепления надежные и не портятся со временем.

Производитель оснастил прибор надежной защитой от попадания пыли и грязи. Но от чрезмерного воздействия влаги, прибор сломается. Производство осуществляется в России. Изделие отличается высоким качеством сборки и быстрой регулировкой.

Средняя стоимость – 3 200 рублей.

Schneider Electric Glossa 630W

Достоинства:

  • Надежность;
  • Безопасность;
  • Легкая регулировка;
  • Скоростное изменение света;
  • Известный производитель.

Недостатки:

Schneider Electric AtlasDesign

Красивый и неповторимый диммер, который подойдет для многих пользователей. Продается в белом цветовом исполнении, что подчеркнет дизайн любого помещения. Тип регулировки – роторный. Крепление – винтовое, что большой плюс, учитывая качество сборки. Монтаж – скрытый, это дает возможность поместить прибор в любое удобное место. Класс защиты такой же, как у предыдущих моделей. Поверхность глянцевая. Регулировка осуществляется быстро.

Средняя стоимость – 1 400 рублей.

Schneider Electric AtlasDesign

Достоинства:

  • Небольшая цена;
  • Качественная сборка;
  • Долговечность;
  • Удобный способ регулировки;
  • Приятное исполнение.

Недостатки:

TDM ELECTRIC Ладога SQ1801-0109

Простой диммер, который подойдет для регулировки светодиодных ламп. Корпус выполнен хорошо, не шатается, даже если приложить небольшие усилия. Регулировка плавная и удобная. Дизайн стандартный, ничего отличающегося у этого изделия нет. Крепление – винтовое.

Поверхность глянцевая, не царапается и не оставляет отпечатков. Единственный недостаток такого прибора – материал изготовления. Через полгода-год, продукт потеряет приятный внешний вид, а пластик со временем начнет желтеть от солнечных лучей. Максимальная мощность, которую может выдержать устройство – 600 Вт

Но перед покупкой важно не забыть оставить 20% на возможные перегрузки, так как изделие чувствительно к этому

Средняя стоимость – 280 рублей.

TDM ELECTRIC Ладога SQ1801-0109

Достоинства:

  • Низкая цена;
  • Хорошо работает со светодиодными лампами;
  • Неплохая сборка.

Недостатки:

Etika 672619

Отличное брендовое изделие, которое легко выдерживает нагрузки до 300 Вт. Изготовлено из качественного пластика, который не утратит уникальный внешний вид со временем и не поцарапается от небрежного отношения. Максимальное количество ламп, с которыми прибор способен работать – 10 шт. Продается в антрацитовом цвете. Для крепления используется винтовой способ, отличающийся высокой надежностью и долговечностью. На продукт распространяется длительная гарантия, что позволит эксплуатировать диммер без опасений.

Средняя цена – 3 000 рублей.

Etika 672619

Достоинства:

  • Подойдет для установки со светодиодными лампами 5-75 Вт;
  • Необычный внешний вид;
  • Качественная сборка;
  • Корпус устойчив к царапинам;
  • Быстрая регулировка.

Недостатки:

Simon D790N

Надежный российский прибор с минимальной мощностью в 5 Вт, даст возможность установить его в любое место от комнаты до зала. Максимальное значение составляет 215 Вт. На изделие распространяется годовая гарантия, что большой плюс для тех, кто хочет удостовериться в качестве предлагаемого товара.

Форма выпуска – квадрат. Способ изменения яркости – поворотный. Корпус изготовлен из технополимера, что также является дополнительным преимуществом. Не царапается и не портится от воздействия ультрафиолетовых лучей.

Simon D790N

Достоинства:

  • Качество;
  • Долговечность;
  • Надежное крепление;
  • Уровень радиопомех соответствует EN-55015;
  • Простой монтаж.

Недостатки:

Принцип действия широтно-импульсных модуляторов

Поскольку широтно-импульсные модуляторы сегодня применяются для регулирования светодиодных лент чаще всего, рассмотрим их принцип действия более подробно.

Широтно-импульсный модулятор

Принцип их действия заключается в изменении продолжительности рабочей доли периода для прямоугольно импульсного тока, а также длительности его подачи на изделие. Эти параметры определяются относительно нулевого уровня. Подразумевается доля периода, когда наблюдается максимальное напряжение. Этот параметр называется широтой. Его изменения происходят в диапазоне от 0 до 100%, вызывая характерные изменения в значении имеющегося напряжения источника света.

При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений.
Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности.К недостаткам подобных моделей можно отнести повышенное мерцание.
Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

  • появлению неприятных зрительных ощущений;
  • развитию головных болей;
  • повышению усталости;
  • падению внимания и остроты зрения.

Чтобы избежать столь негативного воздействия на свой организм, необходимо отдавать предпочтение более качественным и дорогим моделям.

Виды диммеров

Электронные устройства для регулировки яркости света создаются по нескольким параметрам. Главное, что отличает диммеры друг от друга, – это тип исполнения. Согласно ему, регуляторы интенсивности света бывают:

  • модульными, то есть используемыми в распределительном щитке, находящемся в коридоре или подъезде;
  • сопряжёнными с выключателем, который монтируют в специальную коробку и заставляют работать нажатием кнопки;
  • моноблочными, применяемыми вместо выключателя.

Последний вид электронных устройств — моноблочные диммеры — делят на типы в зависимости от способа управления. Поэтому регуляторы света ещё подразделяют на следующие устройства:

  • поворотные (снабжены ручкой, которая, если направлена влево, то выключает свет, а когда повёрнута вправо, увеличивает интенсивность освещения);
  • поворотно-нажимные, действующие так же, как обычные поворотные, но отличающиеся тем, что включают свет только после лёгкого нажатия на ручку;
  • клавишные, представляющие собой устройства, одна часть которых ответственна за подачу и отключение света, а вторая — за уменьшение и увеличение его яркости.

Существенную роль в выборе диммера играет и вид лампы, свет от которой надо отрегулировать. Например, лампы накаливания принято оснащать простыми электронными устройствами, осуществляющими свою задачу путём изменения напряжения. Стандартные диммеры неплохо подходят и галогенным лампам, подключаемым к источнику электричества с напряжением 220 В.

Один диммер подключён к лампе накаливания, а другой — к галогенной лампе

Если нужно регулировать подачу света от галогенной лампы, функционирующей на напряжении 12 или 24 В, то придётся использовать более сложное устройство. Желательно, чтобы диммер для такого осветительного прибора работал вместе с понижающим трансформатором. Если же устройство для преобразования тока обмоточное, то рекомендуется применять диммер, маркированный буквами «RL». А вместе с электронным трансформатором разумнее использовать регулятор с пометкой «C».

Вариант устройства для приборов, работающих от напряжения не более 24 В

Лампы со светоизлучающими диодами требуют применения регулятора интенсивности света особого вида, то есть устройства, модулирующего частоту тока импульсно. Для энергосберегающей или люминесцентной лампы подобрать диммер непросто. Наиболее приемлемым вариантом считается диммер, в чью схему включён электронный пускатель.

Простой регулятор света

Легче всего ввести в эксплуатацию диммер, функционирующий с динистором и симистором. Первое устройство — это полупроводниковый прибор, осуществляющий свою задачу несколькими путями. Другими словами, динистер выглядит как два соединённых диода, расположенных напротив друг друга. А симистер представляет собой усложнённый тиристор, начинающий пропускать ток в момент подачи на электрод тока управления.

Кроме динистера и симистера, схема простого регулятора света включает резисторы — постоянный и переменный. Вместе с ними также используются несколько диодов и конденсатор.

Устройство связано с распределительным щитом, распределительной коробкой и светильником

Управление

Выбирая диммер необходимо учитывать способ управления этим устройством. Различаются следующие типы:

  1. Поворотный или поворотно-нажимной регулятор. Эти устройства регулируют напряжение при помощи переменного резистора. Нажимные используют тот же принцип, но включение и выключение питания происходит за счет нажатия на рукоятку. Основной недостаток этих устройств кроется в перегреве. При выборе неправильного параметра мощности, контакты резистора перегреваются, что на начальных этапах затрудняет регулировку, а в последствии становится причиной полного выхода из строя.
  2. Сенсорные — самый современный тип. В схеме используется семистор. Этот элемент не регулирует величину сопротивления. Работает за счет контроля частотной модуляции электрического напряжения. Подобные диммеры используются для подключения в схему светодиодного освещения. Это самые продвинутые приборы. Некоторые модели имеют встроенный выпрямитель напряжения и защиту от перегрева. Данный тип можно подключать к системе «Умного дома». Самые дорогие модели имеют блок подключения к сети Wi-Fi, возможность управления через приложение, голосовыми и звуковыми командами.
  3. Кнопочные. Также используют принцип семистора. Главное отличие — наличие механической кнопки регулировки. Такие модели намного проще, чем сенсорные, но и они также оснащаются выпрямителем напряжения. Часто производятся со встроенным выключателем в виде дополнительной кнопки. Это позволяет значительно упростить подключение и расширить общую цепь регулировки освещения.

Также описываемые устройства различаются по способу монтажа.

  1. Модульные. Эти элементы устанавливаются в электрический щит. Используются для регулировки наружного освещения или одновременного регулирования во всех помещениях. Отдельные модели имеют сенсор освещения, что позволяет регулировать работу ламп без вмешательства человека. Подключение к вводной стороне питания определяет мощность этих устройств. Можно встретить модульные регуляторы мощностью до 1500 ватт.
  2. Кабельные. Монтируются на переносные источники света. Часто встречаются на шнурах настольных светильников. Подобные элементы могут регулировать только свет ламп накаливания. Данный тип регуляторов запрещается устанавливать на несколько источников света, даже если мощность прибора это позволяет.
  3. Блочный или моноблочный. Монтируется этот прибор непосредственно на стену. Может использоваться в схеме вместе с выключателем. Блочные устройства могут быть сенсорными, кнопочными или поворотными. Отличительной особенностью является простая схема подключения и наличие болтового контактного соединения и крепления к стене.

Любой из описанных типов может использоваться в цепи освещения в качестве одинарного устройства. Подобный диммер используется вместо выключателя. Также могут подключаться в качестве дополнительного регулятора или проходного устройства. Далее будут даны принципиальные схемы подключения этих элементов.

Совместимость ламп с диммерами

Наверняка вам приходилось слышать о том, что нельзя устанавливать диммер в схему для светодиодных и энергосберегающих ламп 220 В. Раньше такое мнение было актуальным, действительно через регулятор можно было подключать только лампы накаливания. Но сейчас уже есть специальные диодные лампы LED DIM, которым не требуются какие-то отдельные светорегуляторы. Их можно запускать через обыкновенный диммер для ламп накаливания. Более того светодиодные лампы LED DIM можно установить в одну цепь с лампами накаливания.

Если у вас уже установлены светодиодные лампы, то прежде чем приобретать регулятор, разберитесь, насколько они могут быть совместимы в одной электрической схеме.

Светодиодные лампы могут быть:

  • Нерегулируемые. Нельзя ставить их в одну цепь с диммером, иначе это приведёт к сбоям в работе лампы и в дальнейшем к её сгоранию.
  • Регулируемые. Их можно совмещать с диммерами, работающими по принципу отсечения фронтов синусоидальной волны напряжения. Единственный нюанс в том, что основная работа регулятора освещения начинается с минимальной нагрузки от 20 до 45 Вт. Чтобы достичь такой нагрузки, лампы накаливания хватит и одной, а вот светодиодных потребуется 3-4 штуки. В случае, когда в осветительном приборе только одна лампа, можно применить регулятор низкого напряжения, имеющий магнитный трансформатор.
  • Со специальным регулятором. Многие производители выпускают светодиодные лампы, которым нужен отдельный диммер.

В магазинах электротоваров у продавцов-консультантов имеются специальные таблицы, по которым можно узнать, насколько совместимы светодиодные лампы с определёнными типами регуляторов.

Когда будете приобретать такие лампы, обратите внимание на заводскую упаковку или проконсультируйтесь у продавца – подлежит ли она диммированию. Производители отображают такую возможность специальными надписями или круглыми значками на упаковке

На рынке электротоваров хорошо зарекомендовали себя диммируемые LED-лампы фирмы « Gauss», работающие от напряжения 220 В.

https://youtube.com/watch?v=K4PmWH6O_AM

Как видите, диммер, используемый в домашней электросети, очень удобен для комфорта человека и выгоден с экономической точки зрения. А совмещение его со светодиодными лампами 220 В усиливает эти эффекты в несколько раз. Можно сказать, что это именно тот случай, когда «овчинка выделки стоит».

Ремонт

Каждый диммер имеет максимальную емкость. Наибольшую мощность прибора можно использовать одновременно. Значение мощности и тока можно конвертировать согласно известному уравнению:

P = I x V

Помните, что напряжение составляет 220 вольт.

Как видим на схеме применяется предохранитель ток, рассчитанный по соотношению 100 Вт / 220В = 0,45 А или 0,5 А. Если вы превысите максимальную мощность, может:

  • сработать предохранитель;
  • диммер выйти из строя;
  • неполадка привести к пожару.

И все по той причине, что кабель не выдержит слишком большую нагрузку, для снижения которой как раз и применяется регулятор яркости светодиодов.

Если они несовместимы, тогда лампочка будет мигать или создавать шум. Если вы собрали схему самостоятельно, и она заработала, то при необходимости ремонт диммера тоже не составит особого труда. Просто нужно будет понять причину поломки, и заменить вышедшие из строя элементы: предохранитель, лампу, симистор и т. д.

Диммер для мощных светодиодов своими руками – мастер класс с пошаговыми фото

Это несложное устройство позволит вам не только избавиться от громоздких резисторов в цепи питания мощных светодиодов, но и регулировать их яркость в довольно большом интервале, что может оказаться весьма полезным, например, при модернизации аккумуляторного фонаря…

Как сделать диммер для светодиодов своими руками

Началась эта “эпопея” с того, что один из знакомых заказал через Интернет несколько десятков сверхъярких светодиодов. Потом, естественно, возникли вопросы, как их подключить и вообще сделать какой-нибудь светильник (а в вопросах электроники он разбирается “не очень”). После чего и была найдена схема диммера, изображённая на фото.

Всё, что я здесь изменил – это количество светодиодов и марка полевого транзистора (использован MOSFET, снятый с неисправной материнской платы).

Плата рассчитана на применение деталей SMD, исключение составляют только микросхема и переменный резистор, который в случае отсутствия необходимости регулировки яркости может быть заменён двумя постоянными.

Как обычно, монтируем детали SMD. Двумя длинными овалами выделены места установки постоянных резисторов вместо переменного; к этим же точкам припаиваются провода, подключаемые к потенциометру. К третьей точке припаивается средний вывод потенциометра.

Монтируем панельку и устанавливаем микросхему NE555N или её аналог – КР1006ВИ1.

Припаяв провода подвода питания и потенциометр, принимаемся за составление цепи светодиодов.

Имеющиеся светодиоды рассчитаны на напряжение 3,0-3,4 В и потребляют ток до 350 mA. Поэтому для цепи из четырёх последовательно подключённых светодиодов напряжение питания должно быть в пределах 12-13,6 В, этот параметр подбирается точнее после замера падения напряжения на каждом светодиоде (если они вдруг из разных партий и с разными характеристиками).

Приступаем к испытаниям – при минимальной яркости ток, протекающий через светодиоды, составляет всего 18,5 mA.

Какие бывают виды стабилизаторов напряжения?

Различают такие типы:

  1. Феррорезонансные. К их достоинствам относят высокую точность стабилизации и скорость регулирования. Но они создают довольно много шума, и качество их работы зависит от величины нагрузки. Благодаря тому, что они по стоимости равны источникам бесперебойного питания (или даже дороже их), то широкого распространения не получили.
  2. Электромеханические. Это автотрансформаторы, которые имеют функцию ручного регулирования выходного напряжения. Недостатком данного устройства является необходимость постоянно следить за показателями прибора и при отклонениях выставлять вручную необходимое значение. Хотя сейчас наибольшей популярностью пользуются экземпляры, которые всё делают автоматически благодаря электродвигателю с редуктором. В качестве преимуществ приводят хорошую точность стабилизации в 2-3%. Но из-за инерционности двигателя мы имеем низкую скорость регулирования и увеличение уровня шума. При этом резкое увеличение сетевого напряжения часто приводит к кратковременному отключению нагрузки.
  3. Электронные. Обеспечивают качественную стабилизацию. Строятся на основании автоматического переключения секций используемого трансформатора благодаря силовым ключам (в качестве которым могут выступать тиристоры, симисторы и реле). Они обладают быстродействием, широким диапазоном входного напряжения, хорошим показателем КПД и точностью стабилизации.

Функции и устройство

Задача диммера или регулятора яркости в предоставлении возможности использовать освещение с большим комфортом, при этом происходит экономия электроэнергии.

Функции:

  1. Формирование уютных и комфортных условий для разных действий в жилом помещении. Если нужно интенсивность освещения увеличивается. Например, для чтения, на время отдыха или просмотра кино, мощность уменьшается.
  2. Такой элемент системы станет стильным дополнением к интерьеру. К тому же контроль интенсивности освещения помогает поддерживать привлекательную стилистику.
  3. Уменьшение потребления электроэнергии. Интенсивность света в тот или иной момент регулируется на собственное усмотрение.
  4. Многофункциональность. Кроме управления интеснивностью света, он еще и играет роль выключателя.

Как устроен диммер?

Русский эквивалент английского «диммер» – это регулятор яркости. Ранее аналогичную роль исполнял реостат. Но тут дело не касалось экономии электроэнергии просто освещение становилось не таким ярким за счет того, что часть поступающей на лампы энергии превращалась в тепло.

Внешний вид диммера, установленного рядом с выключателем

С развитием полупроводниковой технологии диммеры изменились. Основные «действующие лица» в регуляторах – симистор и динистор. У регулятора есть 2 вывода, с помощью которых проводится подключение к сети и светильнику с лампой накаливания.

Конечно, внедрение в цепь регулятора не сделает лампочку накаливания экономкой. Уменьшение интенсивности света на 50%, даст экономию электроэнергии в 15%.

Плюсы и минусы регуляторов яркости

Использование рассматриваемого электроустановочного оборудования имеет ряд преимуществ, среди них:

  1. Удобное и легкое управление интенсивностью света того или иного прибора.
  2. Улучшение параметра энергоэффективности.
  3. Увеличение периода использования каждой отдельной лампы накала. За счет плавного включения и выключения, без резких скачков.
  4. Включив лампу накаливания на минимальную интенсивность свет можно оставить на время своего отсутствия. Это создаст ощущения присутствия хозяев дома. А значит снизиться риск проникновения в дом злоумышленников.
  5. Возможность управлять диммером разными способами. Так, современные модели имеют возможность дистанционного управления через передачу звукового сигнала или пульт ДУ.
  6. Установка регулятора поможет отказаться от монтажа дополнительных источников света с меньшей мощностью.
  7. Многофункциональность – большинство подобных приборов выполняют функции выключателя.
  8. Установка интенсивности света временная, а значит добавить или уменьшить этот параметр можно в любой момент.

Недостатки тоже есть:

  • Вероятно наличие мерцания, если интенсивность свечения слишком уменьшить.
  • Они чувствительны к перепадам температуры, особенно нежелательны перегревы. Если регулятор вышел из строя по этой причине, то неисправность получится устранить самостоятельно.

Диммер в работе с лампой накаливания

Плюсы и минусы регуляторов яркости ламп накаливания

Каждый прибор или устройство обладают суммой достоинств и недостатков, имеют их и диммеры ламп накаливания.

Главным, но, пожалуй, единственным достоинством этого прибора является то, что он позволяет регулировать яркость свечения, не вызывая побочного нагрева. Позволяет ли существенно сэкономить электрическую энергию и увеличить срок службы лампы? Судите сами:

  • для работы генератора автоколебаний переменный ток превращается в постоянный (на его входе стоит диодный мост), поэтому суммарный КПД устройства оказывается еще ниже, чем обычной лампы;
  • лампа накаливания при работе вне номинала напряжения также имеет более низкий КПД;
  • если начальное напряжение прибора более 30 процентов от номинальных 220 вольт, то начальный бросок тока при включении почти такой же, как и при работе от обычной сети.

Думается, что при таких условиях использование диммера является чисто эстетической прихотью.

Череда импульсов, выдаваемая диммером, является источником радиопомех. И чем короче импульс или выше частота их следования, тем шире спектр дополнительных гармоник.

Это физический закон и изменить его нельзя. Для компенсации этой неприятности в состав схемы прибора вводят LC фильтры (катушки с конденсаторами). Если в добавляются лампы большой мощности, имеющие длинную нить накаливания, то при минимальном напряжении они могут начать «петь» – именно из-за дополнительных гармоник.

Диммеры ламп накаливания категорически нельзя подсоединять в цепи питания компьютеров, телевизоров, радиоприемников, в , электронных пускорегулирующих аппаратов (ЭПРА)

Вообще, если у вас в цепь управления осветительным прибором включен «затемнитель», при покупке ламп стоит обращать внимание на то, может ли она быть подвергнута диммированию

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Классификация

Устройства классифицируются по следующим признакам:

  • типу ламп;
  • способу управления;
  • типу корпуса (в монтажной коробке, в виде моноблока, в виде модульного устройства);
  • способу подключения (одиночный, групповой);
  • способу установки (накладной, встроенный).

По типу ламп

Диммеры различаются в зависимости от типа ламп, которые можно к ним подключать:

  • галогенные и лампы накаливания, работающие от электрической сети с напряжением 220 В. Лампы такого типа сейчас наиболее востребованные. Представляют они собой инерционные устройства. Большинство диммеров работает с таким типом ламп. С понижением потребляемой мощности уменьшается цветовая температура света;
  • галогенные низковольтные с рабочим напряжением 12-24 В. В этом случае, помимо диммера, нужен понижающий трансформатор, совместимый с ним. Трансформатор может быть обмоточного типа или электронного. Их различают по маркировке: при работе с обмоточным устройством наносится аббревиатура RL, а с электронным – С. Многие производители производят специальные устройства, где функции диммера и трансформатора совмещены, а элементы входят в общий автоматический блок управления. Для установки диммера своими руками требуются навыки и знание основ электротехники.

Диммер для ламп с электронным трансформатором

У галогенных ламп при длительной эксплуатации на пониженной яркости темнеет стекло колбы. В отличие от ламп накаливания их можно восстановить. Для этого необходимо лампу включить на полную мощность минут на 15, после чего можно опять понижать яркость.,”en”:,”de”:,”es”:,”pt”:,”fr”:,”it”:,”bg”:,”pl”:,”ro”:,”lt”:,”el”:}

Особенности диммированной светодиодной продукции

Светодиодная лента в своей конструкции имеет полупрводниковый светодиод. Чтобы осуществить диммирование led ленты, необходимо понимать, как она работает и каким образом ее следует подключать к сети питания.

ВАХ светодиода

Чтобы избежать подобного негативного развития событий, необходимо проводить подключение светодиодных лент к сети питания только через трансформатор (то есть блок питания).

Блок питания для светодиодной ленты

В самых простых ситуациях для этих целей можно использовать обычный резистор. Но помните, что его сопротивление для стабильной работы led лент должно быть большим. Высокой должна быть и ЭДС источника напряжения. Несмотря на кажущуюся простоту, создать такую схему не просто. В данной ситуации будет происходить потеря электрической мощности. Поэтому чтобы компенсировать такие потери, светодиодные ленты должны подключаться к низковольтному источнику, который одновременно с этим сможет стабилизировать выходной ток.
В роли такого низковольтного источника выступает блок питания или трансформатор.
У светодиодных ламп блок питания уже встроен в конструкцию, а вот у лент он имеет вид отдельного модуля.

На выходе такой трансформатор имеет выходное напряжение в 24 или 12 вольт (в зависимости от типа светодиодной ленты). При этом ограничительные резисторы для него будут размещены на самой ленте.

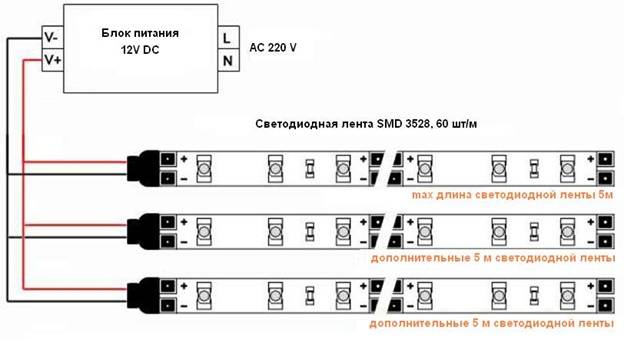

Правильное диммирование подразумевает под собой правильное подключение всех компонентов, включая блок питания (он же трансформатор), блок управления или диммер, а также саму осветительную продукцию.

Схема подключения светодиодной ленты

Только в той ситуации, когда схема подключения соблюдена, свечение лент будет ярким и полноценным. Если же что-то было подключено неправильно, то подсветка просто не станет работать до момента исправления неточностей установки.

Управление освещением из разных точек помещения

Для обеспечения этого варианта регулировки освещения можно рассмотреть 2 схемы.

Схема установки с двумя светорегуляторами

Когда требуется регулировать освещение из двух разных точек, то можно использовать схему с двумя диммерами. В таком случае первые и вторые клеммы светорегуляторов соединяются между собой. Фазовый провод подводится к оставшейся третьей клемме одного из диммеров, а от третьей клеммы второго устройства провод идет на нагрузку. Таким образом, из распределительной коробки каждого светорегулятора выходит по три провода.

Как правильно подключить высококачественный диммер

Для обеспечения регулировки освещенности помещения с различных точек возможен вариант с использованием импортных кнопочных диммеров высокого качества, например, типа Legrand Valena производства французской компании Legrand. Особенностью этого устройства является то, что в комплект покупки входят дополнительные кнопки регулировки, которые можно установить в разных концах освещаемого помещения. При этом расстояние от диммера до самой дальней выносной кнопки ограничено 50 метрами.

Существует несколько вариантов схем подключения дифавтомата. с заземлением или без него, по селективной или неселективной схеме. Использование этого устройства позволяет обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий.

Для установки точечных светильников в гипсокартон есть подробная инструкция. а как сделать правильный выбор LED ламп для домашнего освещения, поможет эта статья.

Схема включения диммера с выносными кнопками регулировки следующая. Фазовый провод подходит к клемме светорегулятора №1 и первым клеммам выносных кнопок. Со вторых клемм выносных кнопок провод идет на клемму B диммера. Нагрузка подсоединяется к клемме №2 светорегулятора и нулевому проводу N.

За возможности такого брендового устройства приходится, конечно, значительно переплачивать. Так, диммер Legrand Valena, рассчитанный на 600 Вт, стоит 2486 рублей, тогда как отечественный АГАТ–К-200 стоит около 500 рублей.

Итак, перед тем, как установить диммер своими руками, необходимо запомнить всего несколько правил:

  1. Хотя имеются различные варианты подключения светорегуляторов, но схемы их достаточно просты – они устанавливаются последовательно с источником электроэнергии в фазовый провод электросети.
  2. Для регулировки освещенности из разных точек помещения можно использовать схему с одним высококачественным дорогостоящим диммером, имеющим дополнительные выносные кнопки.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
