Газовые теплогенераторы для воздушного отопления: виды и специфика оборудования на газу

Техника безопасности

Соблюдение правил противопожарной безопасности является одним из основных требований к проектируемым системам с котлами воздушного отопления и вентиляцией. Полный текст требований можно прочесть в пособии 13.91 СНиПа 2.04.05-91. Для оборудования жилых домов используется только часть нормативов.

В частности, если воздуховоды сделаны из горючих материалов, то их прокладку осуществляют в негорючих гильзах или шахтах. Желательно применять материалы с горючестью не ниже группы Г1, то есть слабогорючие. При этом температура продуктов сгорания не должна превышать 135 ℃.

Оптимальным материалом для воздуховодов является оцинковка. А вот вентиляторы и кожухи к ним могут состоять из горючих материалов. В любом случае, стоит проследить, чтобы температура воздуха, поступающего в помещение, не превышала 60 ℃.

Оборудование для воздушного отопления частного дома

Смонтированное устройство воздухообогрева представляет собой центральную систему кондиционирования, обеспечивающую круглосуточный обогрев и циркуляцию воздуха, поддерживающего заданную температуру в помещении. Традиционно система воздушного отопления состоит из следующих основных частей:

  • воздухонагревателя;
  • вентилятора;
  • воздуховодов;
  • дополнительных модулей.

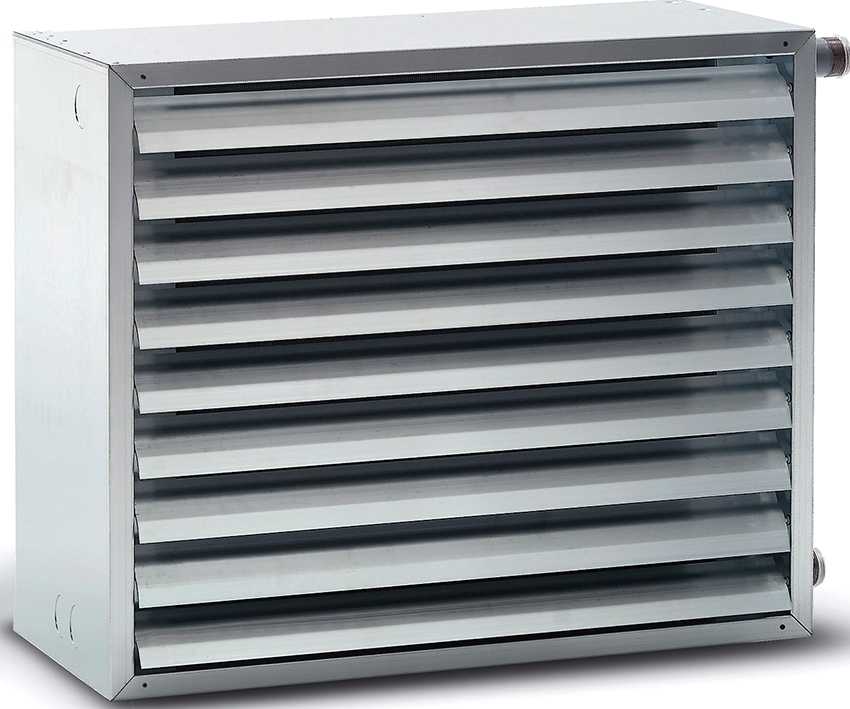

Нагреватели для воздушного отопления делятся на теплогенераторы и калориферы.Основным механизмом воздушной системы являются нагреватели. Они могут быть двух видов:

  1. Калориферы, канальные агрегаты. Воздух нагревается в момент вентиляции, проходя по разогретым каналам.
  2. Теплогенераторы. Обогревают воздух путем сжигания различных видов топлива.

Воздушное отопление в частном доме, в производственных помещениях оснащается вентиляторами, которые обеспечивают забор холодного и движение теплого воздуха. Они различаются по мощности, принципу работу (дутьевые и вытяжные) и производительности. Воздуховоды могут иметь два назначения:

  • приточные (подающие воздух к нагревательным приборам);
  • обратные (транспортирующие уже нагретый воздух).

Монтаж систем воздушного отопления предполагает размещение воздухоотводящих каналов под фальшполом, над фальшпотолком, в перекрытиях и стенах.

Многие такие системы имеют вспомогательные модули, целью которых является дополнительная очистка воздуха и его увлажнение. Для очистки воздуха применяются фильтры. Чаще это многоступенчатое устройство, которое сначала улавливает крупные частицы, затем пластичный электростатический слой задерживает более мелкие (до 0,01 мкм) компоненты, а угольный механизм, удаляющий запахи, пропускает в помещение свежий и теплый воздух.

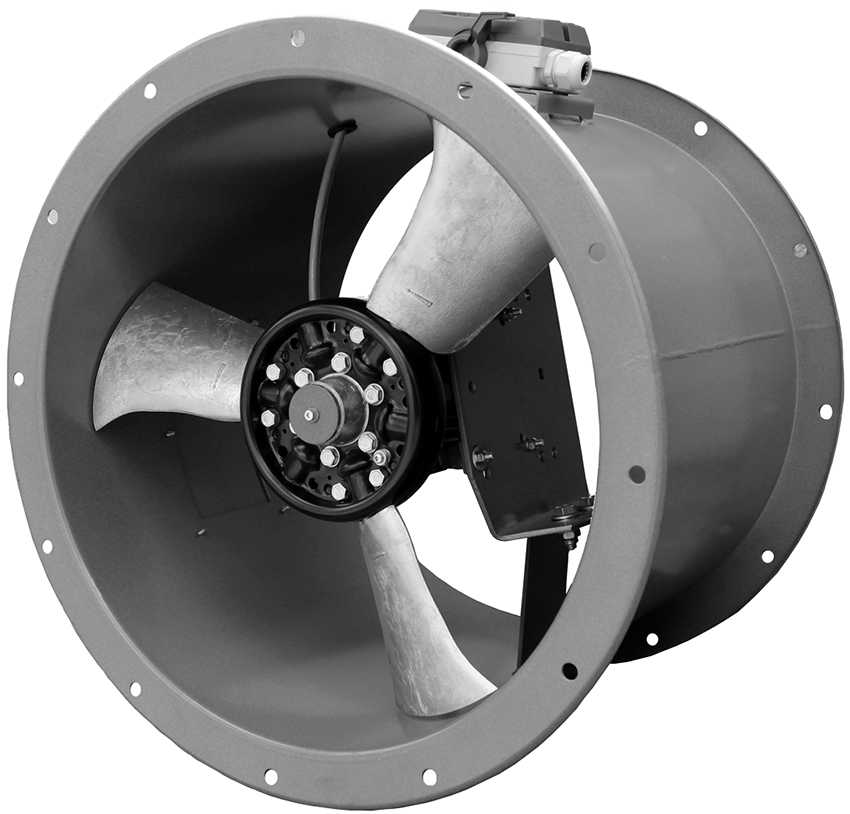

В системе воздушного отопления используются два вида вентиляторов – приточные и обратные.

Современное оборудование для воздушного отопления, представленное на отечественном рынке, оснащено паровыми увлажнителями, которые устанавливаются за воздухонагревателем. Они имеют датчик, регулирующий степень влажности в помещении.

Виды газовых теплогенераторов

Газонагреватели для отопления делятся на мобильные и стационарные. Последние в свою очередь подразделяются на подвесные и напольные. При этом мобильные агрегаты менее распространены, потому что для их работы используются газовые баллоны, что не всегда удобно и возможно обеспечить. Именно поэтому такие приборы применяются только в крайних случаях, например, когда основное отопление в помещении отключено, и нужно срочно его обогреть при резком снижении температуры на улице. Также такие агрегаты применяют в качестве основного отопления в регионах с коротким зимним сезоном.

Стационарную разновидность нагревателей применяют в разных сферах. Навесные теплогенераторы навешиваются на стены внутри и снаружи помещений. Приборы напольного типа в зависимости от особенностей сборки бывают горизонтальные и вертикальные. Первые чаще применяются в невысоких помещениях, а вторые подходят для установки в частном доме или на улице. Напольные приборы удобно использовать для обогрева небольших комнат, установив их на входе-выходе в отапливаемую зону.

Устройство газовых теплогенераторов

Газовый теплогенератор является нагревателем, который подогревает теплоноситель (воздух) до необходимой температуры.

Его устройство следующее:

  1. Воздушный вентилятор предназначен для бесперебойной подачи воздушных масс и удаления отработанного воздуха из системы. Отработанный воздух выводится вверх.
  2. Посредством газовой горелки осуществляется сгорание топлива и нагрев теплоносителя.
  3. Полное сгорание теплового источника происходит в камере горения. Если топливо сгорает полностью без остатка, то объем углекислого газа, который выбрасывает система, небольшой.
  4. Предназначение теплообменника заключается в обеспечении нормального теплообмена между помещением и теплогенератором. Кроме этого, теплообменник защищает отопительное оборудование от перегрева.
  5. Для отведения нагретого воздуха в помещение используются воздуховоды.

Принцип работы подобного отопительного оборудования заключается в следующем: вентилятор втягивает холодный воздух в прибор, он нагревается в процессе сгорания топлива до необходимой температуры и выводится по воздуховодам в помещение.

Процесс работы газового нагревателя можно разделить на следующие этапы:

  • холодный воздух с улицы или помещения втягивается вентилятором в прибор и попадает на нагревательный элемент;
  • поскольку в камере сжигания постоянно сгорает газ, выделяется тепловая энергия, которая и нагревает воздух;
  • после этого вентилятор подает нагретый воздух в теплообменник;
  • воздушные потолки распределяются по системе воздуховодов за счет использования воздушных клапанов;
  • через решетки нагретый воздух подается в помещение и постепенно нагревает его.

Расчет и выбор газового генератора

Чтобы эффективность работы системы была достаточной, воздухонагреватель газовый для воздушного отопления должен быть правильно подобран

Для этого в первую очередь нужно обратить внимание на размер теплообменника. Габариты теплодержателя должны на 1/5 часть быть больше, чем размеры горелки

Для правильного выбора газового генератора нужно рассчитать его мощность. Для этого используют формулу – Р=VхΔTхk/860, где:

  • V в м3 обозначает отапливаемую площадь постройки;
  • ΔT в °C – это разница температур воздуха в доме и за его пределами;
  • K – это показатель теплоизоляции дома (число можно подобрать по справочнику);
  • 860 – это число является коэффициентом, позволяющим перевести килокалории в кВт.

Мощность прибора подбирается в соответствии с полученным значением. Как правило, рабочая мощность оборудования указывается в его технических характеристиках.

Для бесперебойной работы нагревательного оборудования для воздушного отопления необходимо обеспечить непрерывную подачу воздуха в прибор. С этой целью должна быть грамотно обустроена система вентилирования сооружения. Если с вентиляцией есть проблемы, то лучше использовать прибор подвесного типа, который забирает воздух с улицы.

Топ 5 лучших дизельных котлов

На конец 2020 г наибольшим спросом пользовались следующие модели дизельных отопительных агрегатов для частного дома:

ACV mini

Устройство отличается компактностью и экономичностью. Подсоединение к бойлеру позволяет обеспечить эффективную подачу горячей воды, а простота обслуживания и надежность обеспечили установке широкую популярность. Модель оснащена термостатом, термоманометром и двухрежимным регулятором зима – лето, позволяющим снизить расход топлива. Дверца камеры сжигания съемная, что существенно упрощает техническое обслуживание установки, а качественная теплоизоляция минеральной ватой снижает теплопотери.

Технические характеристики:

Параметры Единицы измерения Значение
Габаритные размеры мм 575х375х500
Масса кг 65
Диаметр дымоотвода мм 80
Площадь обогрева м2 150
Тепловая мощность кВт 16
Рабочий объем л 17
Цена Тыс. руб. 46

De Dietrich GT 123

Агрегат отличается высокой производительностью и высокой температурой теплоносителя. Дизельный котел укомплектован трехходовой системой вывода отработанных газов, турбулизатором и асимметричными каналами, расположенными горизонтально, что позволяет повысить эффективность вывода продуктов горения.

Технические характеристики:

Параметры Единицы измерения Значение
Габаритные размеры мм 840х575х1065
Масса кг 135
Рабочий объем л 19
Тепловая мощность кВт 21
Диаметр дымоотвода мм 125
Обогреваемая площадь м2 190
Цена Тыс. руб. 72

Buderus Ljgano G125-40 SE

Установка чрезвычайно требовательна к качеству дизельного топлива, используемое горючее должно соответствовать европейским стандартам, в частности DIN 51-630. В качестве дополнительной комплектации может быть предоставлен фирменный бойлер.

Аппарат отличает высокая прочность и надежность в работе, а также простотой и удобством управления и настройки. Предусмотрено подключение к различным системам вывода отработанных газов. Помимо этого, значительно снижен уровень шума в процессе работы.

Технические характеристики:

Параметры Единицы измерения Значение
Габаритные размеры мм 915х605х1125
Диаметр дымоотвода мм 130
Номинальная мощность кВт 40
Способ монтажа Напольный
Теплообменник Чугунный
Тип камеры сжигания Открытый
Цена Тыс. руб. 122

Kiturami Turbo HIFIN – 17

Установка представляет собой двухконтурный жидкотопливный отопительный котел, обеспечивающий эффективный обогрев помещения 190 м2 и монтаж контура ГВС. Агрегат оснащен раздельными теплообменниками.

Технические характеристики:

Параметры Единицы измерения Значение
Габариты мм 705х330х605
Вес кг 40
КПД % 89,7
Диаметр дымоотвода мм 80
Номинальная мощность кВт 19,9
Потребление горючего кг/ч 2,15
Цена Тыс. руб. 34

Navien LST 21K

Экономичная отопительная установка, предназначенная для обогрева жилого помещения до 210 м2 и обеспечения ГВС. Устройство отличается высокой производительностью и надежностью, однако электронная система управления очень чувствительна к перепадам напряжения, при установке рекомендуется подсоединение к сети через стабилизирующее устройство.

Технические характеристики:

Параметры Единицы измерения Значение
Габаритные размеры мм 754х320х520
Масса кг 51
КПД % 90
Диаметр дымохода мм 75
Тепловая мощность кВт 21
Расход горючего кг/ч 2,52
Цена Тыс. руб. 34

Помимо официальных данных рейтингов, составленных на основании данных предоставленных отделами сбыта различных торговых представительств, при выборе котла для организации дизельного отопления в доме, не лишним будет ознакомиться с отзывами владельцев подобного оборудования.

Преимущества и недостатки использования теплогенераторов

Воздушные теплогенераторы имеют следующие преимущества:

Отопительные системы, которые в качестве теплоносителя используют воздух, считаются самыми экономичными и безопасными.
Оборудование не протекает и не замерзает во время работы при минусовых температурах

Эти преимущества обеспечивает отсутствие жидкого теплоносителя.
Еще одно немаловажное преимущество – отсутствие теплового носителя, который является промежуточным.
Незначительные расходы на приобретение топлива, обслуживание прибора и выработку тепловой энергии.
В одном агрегате можно объединять несколько функций, например, вентиляция, отопление и кондиционирование помещения.
Поскольку КПД прибора очень высокий, даже помещение значительной площади можно нагреть за 1-2 ч.
Теплый воздух, выходящий из агрегата, может отапливать как все помещение целиком, так и отдельные его части. Зоны подогрева не локализуются вокруг радиаторов или печей.
Дополнительные преимущества – мобильность устройства, быстрый и простой монтаж и демонтаж.
Приточные решетки можно устанавливать на стенах, в полу, на потолке или на удобных открытых площадках.
Доступная цена на теплогенераторы обеспечивается тем, что в таком оборудовании применяется немного металлических элементов.
Теплогенераторы подходят для отопления помещений значительной площади, в том числе и производственных цехов.
Простая циркуляция теплоносителя.
Элементы системы надежно защищены от коррозии и других повреждений.

Основные минусы связаны с энергозависимостью системы. Иными словами, оборудование будет работать только при наличии электроснабжения. В регионах, где часто отключают электричество, эти приборы не рекомендуется использовать. Еще один недостаток заключается в том, что стоимость воздушного отопления повышается пропорционально предъявляемым к нему требованиям.

Плюсы газового теплогенератора

Если сравнивать преимущества теплогенератора, то получится, что ему уступают даже привычные в быту отопительные коммуникационные системы, такие как электрический конвектор, обогреватель на водной основе (отопительные батареи) и дровяные печи.

Плюсы газового теплогенератора для системы отопления:

  1. Газовый теплогенератор на всем доступном виде топлива — газе, к тому же он является и одним из самых дешевых.
  2. Теплоносителем в этой обогревательной системе выступает только воздух, а это делает теплогенератор безопасным при любых внешних вмешательствах в его работу.
  3. Обогрев на основе воздуха работает быстро, и за час можно спокойно обогреть помещение до минимальной комнатной температуры +16, начиная с нуля. Если же помещение небольшое, то обогрев всего помещения происходит за пять-десять минут.
  4. Автоматизация системы отопления. За ней не нужно следить, она просто выполняет свою работу.
  5. Есть возможность выставления настроек обогрева на уровень минимума, что позволит сократить расход топлива, но не переморозить помещение.
  6. Система теплогенератора для воздушной систему обогрева дома позволяет не только обогревать пространство, но и вентилировать его. Но это можно применить только к стационарным подвесным конструкциям, так, как только они имеют выход на улицу.
  7. Поломка этого механизма маловероятна, так как в его работе отсутствуют материалы способствующие коррозии, промерзанию, взрыву или осадку.
  8. Уже не нужно прокладывать трубы для максимально возможного охвата помещения, а это в свою очередь значимо снижает расходы на установку системы отопления.

Схема воздушно газового отопления дома

На основании этих параграфов, можно сделать вывод, что система нагрева с помощью газа и воздуха является ведущей в экологическом и экономическом плане, кроме того не уступает она и в безопасности.

Виды и типы теплогенераторов для воздушного отопления

Теплогенераторами называют оборудование, которое обеспечивает прямое получение теплоносителя, подогретого до нужной температуры. Нагрев происходит в процессе сжигания различных видов топлива. Тепловые генераторы – это достойная конкуренция традиционным котлам для отопления дома.

В зависимости от используемого топлива агрегаты воздушного отопления делятся на следующие разновидности:

  1. Газовые тепловые генераторы считаются самой распространенной разновидностью, потому что такое топливо самое доступное, газовые магистрали могут быть очень разветвленными, топливо не нужно транспортировать, загружать в прибор и складировать. Природный газ в нашей стране считается самой дешевой разновидностью топлива. Если сравнивать газ по количеству вредных выбросов, которые выделяются во время сгорания, то их намного меньше, чем у других разновидностей топлива. КПД газового отопительного оборудования самый высокий и составляет 91%. Есть модели с закрытыми и открытыми теплообменниками. Первая разновидность более безопасная, но и более дорогая.
  2. Дизельные генераторы тепла работают на керосине или дизельном топливе. Они различаются по типу форсунки и бывают с капельной подачей и распыляющей. В последнем случае топливо равномерно распылятся в камере сгорания.
  3. Универсальные теплогенераторы могут работать на животных и растительных жирах, отработанном масле или дизтопливе. Эти приборы обычно применяют на производственных предприятиях, которые в технологическом процессе используют масла и жиры. При этом одновременно решается проблема утилизации отработанных масел и жиров. Их мощность немного меньше, чем у предыдущей разновидности. Кроме этого, в процессе сгорания этого топлива постоянно образуются шлаки, нуждающиеся в удалении. Именно поэтому в таких приборах стоит две емкости сгорания, для обеспечения бесперебойной работы во время очищения одной камеры от шлаков.
  4. Твердотопливные генераторы – это конструкция, объединяющая в себе традиционную печь и дизельные либо газовые приборы. В агрегате есть дверца для загрузки топлива и колосники. В качестве топлива используются стружки, щепки, дрова, торф, уголь и другие отходы (например, шелуха гречки). Их КПД доходит до 85%. Габариты этих приборов значительные. Кроме этого, в процессе сгорания топлива образуются отходы.
  5. Вихревые теплогенераторы в процессе работы используют антифриз или воду для преобразования электрической энергии в тепловую.

Что такое теплогенератор: устройство, принцип работы, виды

Теплогенератор – это устройство, вырабатывающее тепло и нагнетающее тёплый поток воздуха посредством сжигания различных видов топлива. Теплогенераторы могут работать практически на любом топливе — на газообразном, жидком, твердом. Применяются теплогенераторы, как правило, для воздушного отопления помещений больших размеров. У нас можно купить теплогенератор для отопления дома, ангара, теплицы и других зданий. В продаже имеются газовые и дизельные промышленные теплогенераторы, теплогенераторы на отработанном масле и твердом топливе по выгодным ценам.

Теплогенератор состоит из:

К теплогенератору подводится топливопровод и отходит труба для выхлопных газов.


Как работает теплогенератор для воздушного отопления?

Принцип действия теплогенератора

Горелка обеспечивает сжигание топлива в камере сгорания. Горячие газы, полученные в камере сгорания, направляются в теплообменник. Вентилятор, в свою очередь, создает воздушный поток, который поступает в теплообменник и нагревается. Затем этот нагретый воздух распределяется по помещению через решетки в корпусе теплогенератора или через систему подключенных к нему вентиляционных каналов. При этом достигается увеличение температуры подаваемого воздуха на 40-70 градусов, что позволяет создавать на базе теплогенераторов также и системы приточной вентиляции помещений.

Преимущества использования теплогенератора для отопления

  • Разводка воздуховодов теплогенератора обходится дешевле, чем трубная — от котельной для водяного отопления.

Отсутствие жидкости в качестве теплоносителя снимает риск протечек и разморозки системы, что упрощает обслуживание системы и позволяет сократить штат сантехников.

Размещение теплогенератора в непосредственной близости или внутри отапливаемого помещения сокращает потери на транспортировку тепла от котельной. При этом экономия энергии достигает 30 %.

Какие бывают теплогенераторы

Существуют теплогенераторы с атмосферными и вентиляторными горелками. Данные виды горелок уже встроены в корпус устройства. Также выпускаются теплогенераторы с капельными горелками – печи на отработке капельного типа.

Дизельные теплогенераторы для отопления промышленных помещений оборудуются форсункой, которая распыляет топливо по камере сгорания. Дизельные теплогенераторы дешевле всех остальных типов, не требуют разрешения на установку и значительно проще в эксплуатации. Однако данные устройства требуют ежедневной заправки.

Теплогенераторы на отработанном масле выгодно купить, если необходима утилизация различного жидкого топлива, оставшегося после переработки – дизеля, печного топлива, другой отработки. Это значительно сэкономит расходы на отопление в автомастерских и автосервисах, технологических цехах и т.п.

По типу корпуса выпускаются теплогенераторы вертикального и горизонтального типа.

Если Вы решили купить теплогенератор, также важно обратить внимание на то, куда и как необходимо установить отопительное оборудование.  Мы продаем теплогенераторы с различным способом установки – мобильные и стационарные теплогенераторы, подвесные теплогенераторы воздушного отопления, а также теплогенераторы универсального монтажа. В зависимости от того, где устройство будет находиться, различают теплогенераторы уличного и внутреннего исполнения

Разновидности теплогенераторов на газу

В сравнении с дизельными, твердотопливными и универсальными теплогенераторами газовое оборудование для воздушного отопления пользуется наибольшей популярностью.

Устройства дифференцируют по габаритам и весу:

  • мобильные — удобны в транспортировке;
  • стационарные — устанавливаются в одном месте.

Мобильные модели теплогенераторов на газу пользуются меньшей популярностью, поскольку для их работы необходимы газовые баллоны, наполненные сжиженными смесями пропана с бутаном. Самый яркий представитель переносной греющей техники – тепловая пушка.

Чаще всего тепловые пушки применяют для разового повышения температуры на стройплощадках и в торговых комплексах. В быту используют в крайних случаях (отключение отопления в доме).

Стационарные модели газовых теплогенераторов могут быть:

  • навесные — навешиваются на вмонтированные в стены кронштейны;
  • напольные — устанавливаются на пол.

Настенные модели используются для обогрева небольших объектов, их мощность обычно не превышает 35 кВт. Напольное оборудование рекомендуется применять для отопления небольших площадей. В ряду напольных агрегатов есть модели, которые можно монтировать за пределами здания, т.е. на улице.

Чтобы перерабатывающее газ оборудование атмосферного типа работало постоянно, нужно обеспечить постоянную подачу воздуха в камеру сгорания

В зависимости от распределения нагретого кислорода и способу сжигания газа, оборудование делится на:

  • горизонтальное;
  • вертикальное.

Для комнат с высокими потолками используются вертикальные устройства, а с низкими потолками — горизонтальные.

Выбор оборудования для частного дома

Бываю случаи, когда владельцы домов самостоятельно пытаются определить, какое же оборудование для воздушного отопления дома необходимо для их отопительной системы. К сожалению, незнание отдельных правил и несоблюдение требований приводит к тому, что приобретается недостаточно мощное оборудование – и тогда система работает некачественно.

Стационарный газовый теплогенератор

Для того чтобы подобрать наиболее подходящую модель нагревателя, требуется высчитать такой показатель, как наименьшая мощность, необходимая для качественного прогрева имеющегося помещения. Чтобы определить теплоемкость помещения, следует воспользоваться формулой

Р=VхΔTхk/860

В ней V (м3) — это номинальная площадь здания. ΔT (°C) – разница, между температурой внутри здания и вне его. k- показатель теплоизоляции здания. В случае если он неизвестен, данную информацию можно получить из специального справочника. 860 – коэффициент, который позволяет килокалорий в киловатты.

Пример

Рассчитаем, какое оборудование необходимо для отапливания частного дома, площадь которого 100 м2. При этом известны такие показатели – высота потолка – 3 м, требуемая температура в помещении 20 °C, а температура воздуха на улице -20°C. Здание сложено из ряда кирпича, то есть коэффициент k= 2,3. Производим расчеты по указанной формуле:

Р = 100x3x40x2,3/860 = 32,09 кВт

В соответствии с полученным показателем мощности и подбираем наиболее подходящую модель теплогенератора. Для того чтобы узнать мощность той или иной модели, достаточно просто внимательно просмотреть характеристики устройства.

Важная особенность – для того чтобы нагревательное оборудование работало постоянно, необходимо обеспечить постоянную подачу свежего воздуха в систему.

Для этого используется система вентиляции, выполняющая одновременно несколько функций. Прежде всего, с ее помощью происходит всасывание кислорода, необходимого для поддержания процесса горения топлива, в систему. Кроме того, вентиляционная система способствует быстрому отводу излишков горения и углекислого газа, используя воздушный клапан для системы отопления.

Система вентиляции и воздушного отопления

Для наиболее безопасной работы системы рекомендуется следить за тем, чтоб уровень чистого воздуха в вентиляционной системе не опускался ниже показателя в 17-20%. Техника безопасности (равно, как и санитарные нормы) требует, чтоб на 1 кВт мощности нагревательного элемента приходилось 30 м3 нагнетаемого воздуха.

Зная мощность нагревательного элемента, можно просчитать размер отверстия, которое обеспечит необходимый поток воздуха.

Так, на 1 кВт мощности должно приходится 0,003 м2 площади отверстия. В случае если нет возможности создания вентиляционной системы, в помещениях должны быть постоянно открыты окна и форточки. При этом их площадь должна составлять не менее 1 м2на 10кВт мощности теплогенератора.

Примеры коэффициентов теплоизоляции:

  • 2-2,9 – обычная конструкция (один слой кирпича);
  • 3-4 – профилированный лист или деревянные панели;
  • 1-1,9 – двойной слой кирпича;
  • 0,6-0,9 – современные дома, качественные стены и новые окна.

Можно с уверенностью сказать, что применение газовых теплогенераторов в современных воздушных отопительных системах – прекрасное, экономичное и высокоэффективное решение. Надежность такого оборудования, наряду с простотой эксплуатации и высокой безопасностью, делает использование газовых теплогенераторов допустимым как для жилых домов, так и для больших промышленных помещений.
