Устройство и монтаж отопления с помощью полипропиленовых труб: от проекта до сварки

Особенности сортимента полипропиленовых труб

Полипропилен – это разновидность пластмассы, получаемая путем крекинга нефтепродуктов и газов нефти. Ее основа – газ пропилен. Под высоким давлением с присутствием катализатора проводится реакция полимеризация, в результате которой и получается полипропилен. Из него впоследствии производят трубы. Для водопроводов выпускается две разновидности таких изделий: одно и многослойные.

Первый вариант предназначен в основном для различных типов трубопроводов, по которым транспортируется холодная вода. Многослойные или армированные детали используются для обустройства магистралей с горячей водой, применяются они и для монтажа отопительных систем. Их главное отличие – наличие нескольких слоев полипропилена, между которыми проложен усиливающий материал.

Это может быть алюминиевая фольга, полиэтилен или стекловолокно. Детали различаются толщиной армирующего слоя и основы.

В изготовлении полипропиленовых труб используется такая маркировка материала, применяемого при изготовлении:

• РР-Н. Изделия для холодной воды, могут использоваться для вентиляционных систем.
• РР-В. Материал для выпуска продукции с высокой ударной стойкостью. Предназначены для обустройства холодного водоснабжения и подогрева полов.
• PP-R. Изготовленные из него трубы могут использоваться для обустройства водопровода любого типа.
• PPs. Применяется в производстве трудновоспламеняемых изделий, предназначеных для трубопроводов, по которым транспортируются опасные вещества.

Классификация материалов, использованных в изготовлении трубопроводной продукции из термопластов для сооружения коммуникаций, приведена в ГОСТ за номером 52134-2003.

Однослойные полипропиленовые трубы применяются в основном для транспортировки холодной воды

Маркировка готовых изделий иная. Для полипропиленовых труб используется следующее номенклатурные обозначения:

• PN10. Продукция, выпускаемая для транспортировки холодной воды с рабочей tº не более +20º С.
• PN16. Универсальные изделия, которые можно использовать для сооружения водопроводов с холодной и горячей водой. Однако температура жидкости не должна превышать +60º С. Выпускается редко, к тому же ограниченными партиями.
• PN20. Трубы, обеспечивающие нормальную транспортировку жидкости tº +80ºС. По аналогии с предыдущим видом относится к числу универсальных.
• PN25. Устойчивые к высокому давлению детали, могут использоваться как для водопроводов, так и для отопления. Трубы армированы алюминиевой фольгой, могут использоваться в транспортировке воды температурой до +95ºС.

Согласно маркировке труб определяется давление, которому трубы ПП могут сопротивляться при перемещении по ним воды. Например, трубы PN 10 нормально работают при 1 мПа, PN 20 при 2 мПа, PN 25 при 2,5 мПа.

Полипропилен чувствителен к ультрафиолету, поэтому выпускаются трубы разного цвета. Наибольшую устойчивость к уф-излучению имеют черные детали. Производство полипропиленовых труб стандартизировано, поэтому выпускаются они в определенных размерах.

Многослойные армированные трубы могут выдерживать более высокие температуры и давление. Армирующий слой может быть из алюминия, как на рисунке, или стекловолокна

Первое, на что нужно обращать внимание, это внутренний и наружный диаметры. Обозначены они могут быть как в дюймах, так и в привычных миллиметрах

Значения диаметров определяют подбор размеров арматуры, которая будет использоваться для соединений деталей трубопровода.

Внешний диаметр изделий варьируется в пределах от 16 до 500 мм. Длина труб может быть от 2 до 5 м, что вполне достаточно для обустройства внутридомового водопровода. Тем более, что изделия легко поддаются обработке.

Диаметры труб ПП необходимо учитывать при подборе соединительных деталей для сборки трубопровода. Собирается он посредством наразъемных соединений с применением фитингов и тройников (+)

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

• раскладка элементов согласно схеме;
• сварка или пайка труб;
• соединение с помощью фитингов;
• присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

• однотрубная или двухтрубная;
• двухтрубная с горизонтальной разводкой;
• двухтрубная с вертикальной разводкой;
• коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

2 Выбор типа труб на основе полипропилена для частного дома

Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:

• Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
• Невысокое магистральное давление и практически полное отсутствие гидроударов.
• Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
• Небольшая протяженность трубной магистрали исключает воздушные пробки.
• Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.

Существует широкий выбор размеров труб из полипропилена

Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.

Труба PN-10

Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.

Труба PN-16

Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.

Труба PN-20

Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.

Трубы PN-25

Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.

Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.

Схемы водяного отопления из полипропилена для частного дома

Энергонезависимую или напорную, одно- или двухтрубную схему выбирают исходя из соображений экономичности и комфорта. Традиционно частные дома оборудуют горизонтальной разводкой с независимыми поэтажными контурами. Система отопления небольших домов с естественной циркуляцией представляет цепочку последовательного соединения радиаторов. Эффективное теплоснабжение дома большой площади осуществляют двухтрубной разводкой с принудительным движением теплоносителя.

Качественный монтаж и обвязка оборудования невозможны без расчета пропускной способности и определения диаметра труб на каждом участке. Совпадение расчетных и фактических расходов снизит тепловые потери, обеспечит стабильную, надежную и бесшумную работу системы.

Монтаж полипропиленовых труб с Г-образным компенсатором теплового расширения

С помощью онлайн-калькулятора можно сделать гидравлический расчет для однотрубной схемы водяного отопления частного дома своими руками. Программы DanfossCO и OvertopCO производят расчеты внутридомовых отопительных систем с естественной циркуляцией. Расчеты в Excel Online сведены в удобную табличную форму. Заполнив графу исходных данных и выбрав необходимые константы (графы выделены цветом), получаем результаты расчета.

Классический метод обустройства системы отопления — однотрубная разводка. Пояснить монтаж сможет тематическое видео отопления частного дома из пропилена. Своими руками можно быстро, аккуратно и дешево выполнить обвязку оборудования.

Схема обвязки труб в системе отопления с П-образным компенсатором

Системы с однотрубной разводкой и естественной циркуляцией работают под действием сил тяготения. Уклон при прокладке труб и установка теплогенератора ниже уровня жилых помещений увеличит скорость движения потока. Однако при последовательном подключении радиаторов невозможно равномерно распределить тепло. Удаленные от котла помещения прогреваются плохо, возникает опасность прекращения циркуляции и вскипания котловой воды.

Проблему решает устройство отопления частного дома своими руками в схеме «ленинградка». Видео-ролики можно найти в сети.

Вынос патрубков к приборам отопления разделяет поток, большая часть теплоносителя продолжает сквозное движение по системе. Расход через радиатор регулируют установкой вентиля терморегулятора, диагональным подключением прибора или изменением проходного сечения байпаса.

Пример обустройства петлеобразного компенсатора при монтаже ПП-труб

Система отопления из полипропиленовых труб

Технические характеристики объекта и количество выделенных средств влияет на схему монтажа отопления. В квартирах многоэтажных зданий она соединяется с Центральной теплосетью, а в частных домах — с индивидуальным котлом. Независимо от вида объекта система может иметь одно из трех исполнений.

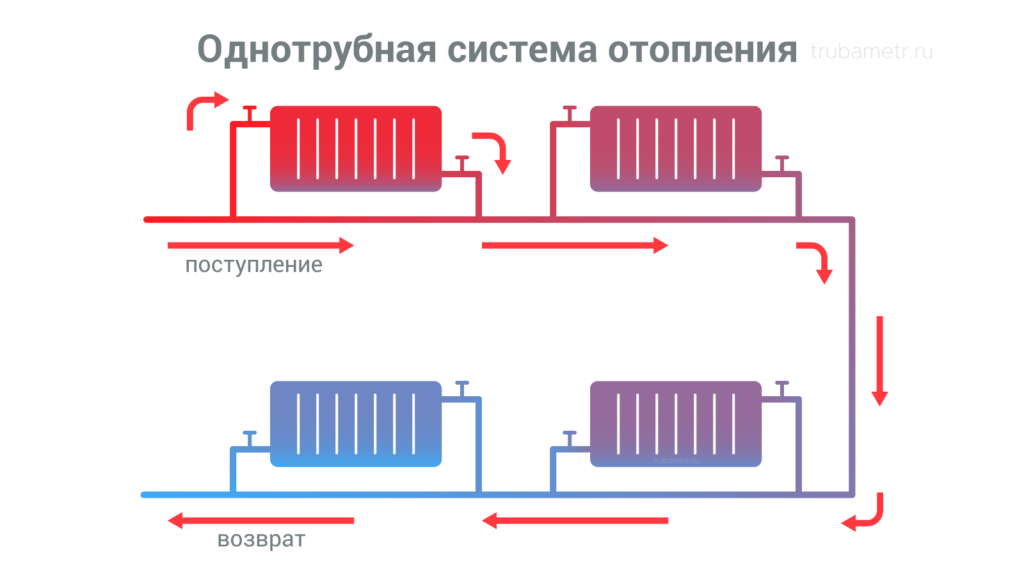

Однотрубная

Система отличается простым монтажом и количеством материалов. В ней монтируется одна труба для подачи и возврата, что сокращает число фитингов и крепежных элементов.

Она представляет собой один замкнутый контур с поочередным вертикальным или горизонтальным размещением радиаторов. Второй тип применяется именно в частных домах.

При прохождении через каждый радиатор у теплоносителя уменьшается температура. Поэтому однотрубный контур не способен равномерно обогревать весь объект. Существует также сложность регулирования температуры, так как не учитывается фактор теплопотерь.

Если радиаторы подключены не через вентили, то при ремонте одной батареи подача тепла прекращается по всему объекту. При устройстве такой сети в частном доме выполняется подключение расширительного бака. Он позволяет компенсировать изменение давления в системе.

Однотрубный контур допускает установку радиаторов с регуляторами температуры и термостатическими клапанами, позволяющими корректировать потери тепла. Монтируются также шаровые краны, вентили и байпасы для ремонта отдельных участков теплового контура.

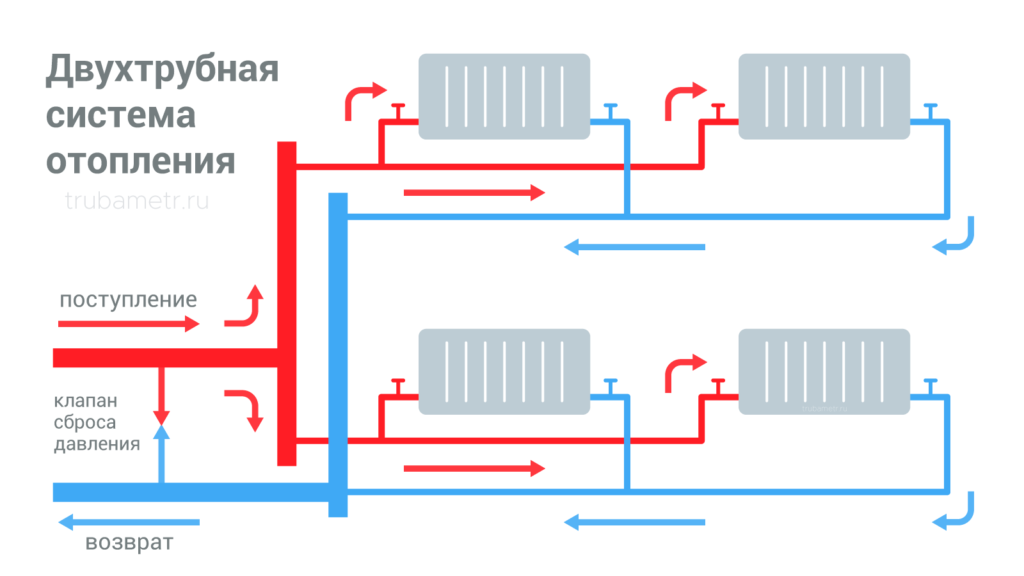

Двухтрубная

Система состоит из двух контуров. Один из них для подачи, а второй — для возврата. Поэтому монтируется большее количество труб, запорной арматуры, фитингов, расходных материалов. Это увеличивает время монтажа и бюджет.

К плюсам 2-х трубной сети относится:

• Равномерное распределение тепла по всему объекту.
• Минимальные потери давления.
• Возможность установки насоса небольшой мощности. По этому, циркуляция теплоносителя может происходить самотеком.
• Ремонт отдельного радиатора возможен без отключения всей системы.

2-х трубная система использует попутную или тупиковую схему движения теплоносителя. В первом случае разрешено устанавливать батареи с одинаковой теплоотдачей или радиаторы с разной мощностью, но с термостатическими клапанами.

Попутная схема применяется, если тепловой контур имеет большую длину. Тупиковый вариант используется при коротких магистралях. При устройстве 2-х трубной сети необходимо устанавливать радиаторы с кранами Маевского. Элементы позволяют сбрасывать воздух.

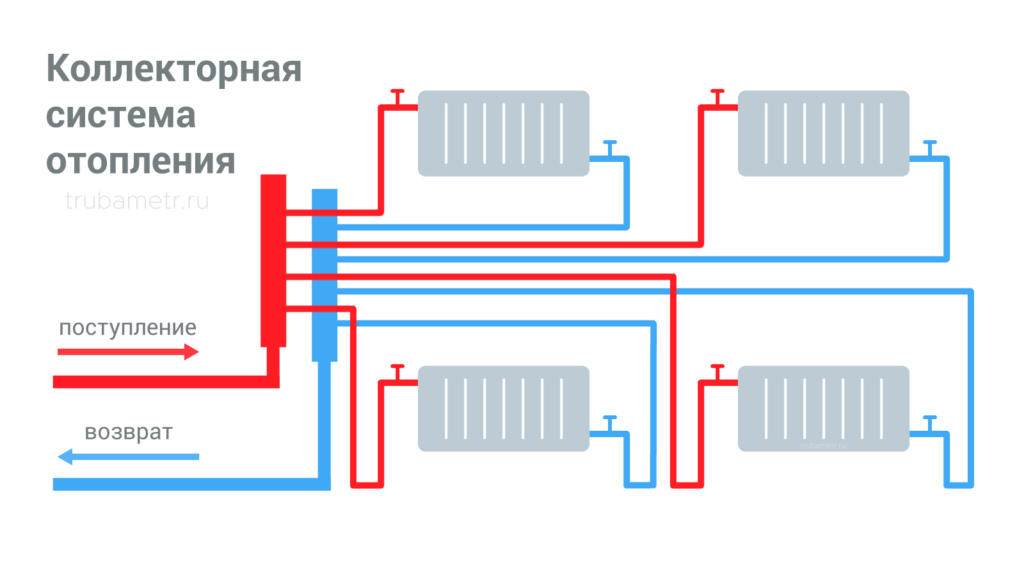

Коллекторная

В такой системе используется гребенка. Она является коллектором и устанавливается на подаче и возврате. Это двухтрубный тепловой контур. Монтируется отдельная труба, как для подачи теплоносителя к каждому радиатору, так и для возвращения остывшей воды.

Система может состоять из множества контуров, количество которых зависит от числа батарей.

При устройстве коллекторного теплового контура выполняется установка расширительного бака. Он вмещает минимум 10% всего используемого объема теплоносителя.

При монтаже также применяется коллекторный шкаф. Его стараются расположить на равном удалении от всех батарей.

Каждый контур в коллекторной системе представляет собой отдельную гидравлическую систему. Она имеет свою запорную арматуру. Это позволяет отключить любой из контуров без остановки работы всей системы.

Коллектор

Достоинства коллекторной сети:

• Имеется возможность регулировать температуру нагрева любого из отопительных приборов без ущерба для остальных батарей.
• Высокий КПД системы благодаря прямой подаче теплоносителя к каждому радиатору.
• Предоставляется возможность применять трубы с меньшим поперечным сечением и менее мощный котел из-за высокого КПД системы. Поэтому снижаются расходы на покупку оборудования, материалов и эксплуатацию сети.
• Простой проектный процесс, без сложных расчетов.
• Возможность устройства теплого пола. Это позволяет создать более эстетичный интерьер, так как не нужно устанавливать традиционные батареи.

Для устройства коллекторной системы потребуется большое количество труб, фитингов и запорной арматуры. Обязательно также нужно будет приобрести гребенки, циркуляционный насос, расширительный бак и шкаф для коллекторов.

Большое количество элементов увеличивает трудоемкость монтажного процесса. Установка батарей выполняется вместе с кранами Маевского для предотвращения завоздушивания каждого из контуров.

Монтаж системы отопления из полипропилена

Подготовка к монтажу

На подготовительном этапе нужно выполнить следующие работы:

1. Составить проект отопления. Проектирование системы отопления является сложным делом, которое по силам далеко не каждому. На основании расчетов выбираются тип системы отопления, котел отопления, отопительные приборы, дополнительное оборудование и трубопроводная арматура. Составляющей частью проекта является спецификация материалов с указанием длины и диаметра труб, видов и количества фитингов
2. Приобрести материалы и инструменты
3. Установить самодельный котел отопления. радиаторы и дополнительное оборудование
4. В инструкции к паяльнику или справочной литературе выяснить время сварки и остывания применяемых труб, произвести контрольную пайку
5. Занести трубы и фитинги в помещение, чтобы они нагрелись до комнатной температуры

Способы прокладки труб

Трубы можно прокладывать открытым и скрытым способами.

В первом случае они крепятся к стенам на металлических или пластиковых кронштейнах.

Во втором — прокладываются в проделанных в стенах канавках (штробах) или за отделочными материалами (гипсокартоном, пластиком и т. д.).

Открытая прокладка отличается меньшей трудоемкостью, при этом обеспечивается доступ к трубам для ремонта. При скрытой прокладке трубы не портят интерьеры комнат, но при необходимости к ним трудно добраться.

Монтаж труб отопления

Работы должны вестись при температуре свыше +5 градусов. Обезжиривают насадки паяльника, паяльник разогревают до 260 градусов.

Монтаж ведут в следующей последовательности:

1. Трубы специальными ножницами или роликовым труборезом разрезают на части нужной длины
2. Если фольга расположена близко к наружной поверхности трубы и мешает пайке, ее удаляют шейвером
3. Резцом удаляют заусеницы и снимают фаски
4. Места пайки обезжиривают спиртом
5. Пайку, особенно людям без опыта, лучше выполнять вдвоем
6. Отрезок трубы и фитинг одевают на насадки паяльника, выдерживают нужное время, снимают, без прокручивания соединяют и фиксируют на время, необходимое для остывания
7. Соединенные трубы крепят к стенам на клипсах через 50 — 70 см
8. Отдельные части трубопровода соединяют на месте с помощью переносного паяльника
9. Участки системы отопления продувают насосом для опрессовки. чтобы убедиться в отсутствии пробок (запаек), а готовую систему испытывают водой на отсутствие течей

При монтаже труб придерживаются следующих правил:

• Соблюдают проектные уклоны труб (0,02 — 0,06 от котла до последнего радиатора для прямой трубы и такой же уклон от последнего радиатора до котла для обратной)
• Обратную трубу прокладывают выше приемного патрубка котла отопления
• Во избежание перегрева полипропиленовые трубы соединяют с котлом через отрезок металлической трубы и прокладывают на удалении от нагревательных приборов
• Отопительные приборы подключают к трубам с помощью быстросъемных соединений — «американок»
• Трубы прокладывают таким образом, чтобы уменьшить вероятность механических повреждений, исключить попадание прямых солнечных лучей
• Между собой трубы соединяют с помощью муфт или «труба в раструб», в последнем случае раструб изготавливают расширением одного из концов трубы
• Трубы толще 40 мм паяют стык в стык

В целях соблюдения техники безопасности монтаж должен вестись в проветриваемом помещении, при работе с паяльником руки должны быть защищены перчатками.

Стоит отметить что в большинстве случаев осуществляется отопление частного дома газом. т.к. природный газ — самое доступное и экономичное топливо для частного дома, если вблизи поселка проходит газовая магистраль.

Также, помимо отопления, в частном доме должна быть предусмотрена канализация. Об особенностях ее обустройства читайте здесь .

Ну и конечно неотъемлемой частью частного дома является вентиляция. О том как правильно сделать вентиляционную систему описано в этой статье. Учтите, если она сделана халатно, то возможно быстрое появление грибка и плесени, дышать их спорами крайне не рекомендуется.

Поскольку расценки на монтажные работы зачастую превышают стоимость материалов, монтаж отопления из полипропилена собственными силами позволяет существенно сэкономить.

Опытные специалисты выполнят эту работу за один день, а начинающим лучше не спешить и тщательно следовать рекомендациям. Результат не заставит себя ждать — через несколько дней в вашем распоряжении будет эффективная система отопления, которая почти не нуждается в обслуживании.

Трубы PN-25

Это наиболее оптимальный вариант для того, чтобы сделать монтаж отопления в частном доме своими руками. Основная отличительная черта данных изделий – это их многослойное выполнение (две прослойки пластика, между

которыми прокладывается слой алюминия, обработанный клеем). Алюминиевое изделие имеет внешний диаметр, равный 21,2-77,9 мм, и внутренний – 13,5-50 мм. Такой полипропилен функционирует в отопительной системе с рабочим давлением не выше 2,5 МПа и температурой до 90 °C.

Наличие алюминиевой прослойки уменьшает коэффициент расширения трубопроводов при прохождении по ним теплоносителя. Однако при выборе армированных изделий необходимо учитывать его расположение. Если прослойка размещена ближе к внешней стороне, это затруднит процесс спайки, в связи с этим монтаж отопления в частном доме своими руками в данном случае потребует приобретения дополнительного оборудования (специального торцевателя или шайвера).

Еще одна разновидность – это армированные стекловолокном трубопроводы, они по качественным показателям сходны с изделиями со слоем фольги. Однако для первого вида характерен высокий показатель теплового расширения, но их монтаж немного проще.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Отопительный контур из полипропилена

Виды полипропиленовых труб и их свойства

Чтобы разобраться, как сделать отопление из полипропилена, нужно уяснить, какими бывают трубы из него вообще . Так, они подразделяются на три основные категории PN-10, PN-20, а вот PN-25 отличается от первых двух видов . Есть ещё один вид, PN-16, который можно использовать и на горячую и на холодную воду (до 80⁰C), но такой вариант встречается крайне редко, поэтому вы вряд ли с ним столкнётесь.

Тонкостенный экопласт PN-10 используется для разводки холодной воды (не более 20⁰C) с номинальным рабочим давлением 1МПа (10,2кг/см 2). Наружный диаметр таких труб варьируется от 20 до 110 мм, а внутренний — от 16,2 до 90 мм. Толщина стен, в зависимости от диаметра от 1,9 до 10 мм.

Экопластик PN-20 универсальна и может использоваться в системе горячего водоснабжения, так как допускается для температуры до 80⁰C и максимальным давлением до 2 МПа (2,4кг/см 2). Тем не менее, такой полипропилен на отопление не пригоден, потому что температура горячей воды в системе поднимается выше 80⁰C. Наружный диаметр PN-20 от 16 до 110 мм, внутренний – 10,6 до 73,2 мм, а толщина стен соответственно от 1,6 до 18,4 мм.

На данный момент выпускается новинка – со стекловолокном посредине. Такие новшества производят от 20 до 110 мм в диаметре и рассчитаны на давление до 20атм, но экопластик может использоваться не на отопление полипропиленом, а только для разводки горячей воды.

• Труба PN-25 применяется для горячей воды и, естественно на полипропиленовое отопление. Между слоями пластика расположен слой алюминиевой фольги, с двух сторон обработанной клеем, что позволяет выдерживать давление до 2,5МПа (25,49кг/см 2) и температуру 95⁰C. Наружный 21,2 до 77,9 мм, внутренний – от 13,2 до 50 мм, а толщина стен соответственно от 4,0 до 13,3 мм.
• Использование алюминиевой фольги в полипропилене позволило решить проблему коэффициента расширения трубы при нагреве. Но в некоторых видах экопластика фольга расположена очень близко к верхнему слою, что мешает пайке, поэтому для сваривания нужно использовать специальный торцеватель или шайвер. Но есть варианты, где фольга находится ближе к центру и там вспомогательные инструменты такого рода не требуются.

Монтаж отопительного контура из полипропилена

Прочитав первый подзаголовок этой статьи, вы наверняка убедились в том, что лучше — полипропилен или металлопластик и, безусловно, остановили свой выбор на первом, но с алюминиевым армированием. Принцип разводки труб остаётся таким же, как и для металла, но схема будет отличаться в каждом отдельно взятом доме из-за разного расположения комнат, величины дома, типа котла и так далее. По этой причине вам никто не предоставит чертежа отопления, не ознакомившись предварительно с техническими условиями, а вот как монтировать контур, мы вам сейчас расскажем.

Прежде всего, нужно научиться правилам сварки полипропиленовых труб и для этого вам понадобится электропаяльник с насадками разного размера (под диаметр труб). Терморегулятор этого устройства позволяет выставлять температуру до 300⁰C, но при работе в помещении вам будет достаточно 280⁰C, а более высокий режим нужен для улицы или холодных зданий.

Для соединения трубы с каким-либо из переходников (тройник, муфта, уголок) или фитингом они вставляются в паяльник с двух сторон на соответствующие насадки. Затем их прижимают, пока экопластик не перекроет всю насадку, не доходя 2-3 мм до конца и в таком положении их нужно удерживать 5-6 секунд для хорошего прогрева. Затем детали резко снимаются и соединяются между собой, как это видно на фото и опять же удерживаются 5-6 секунд.

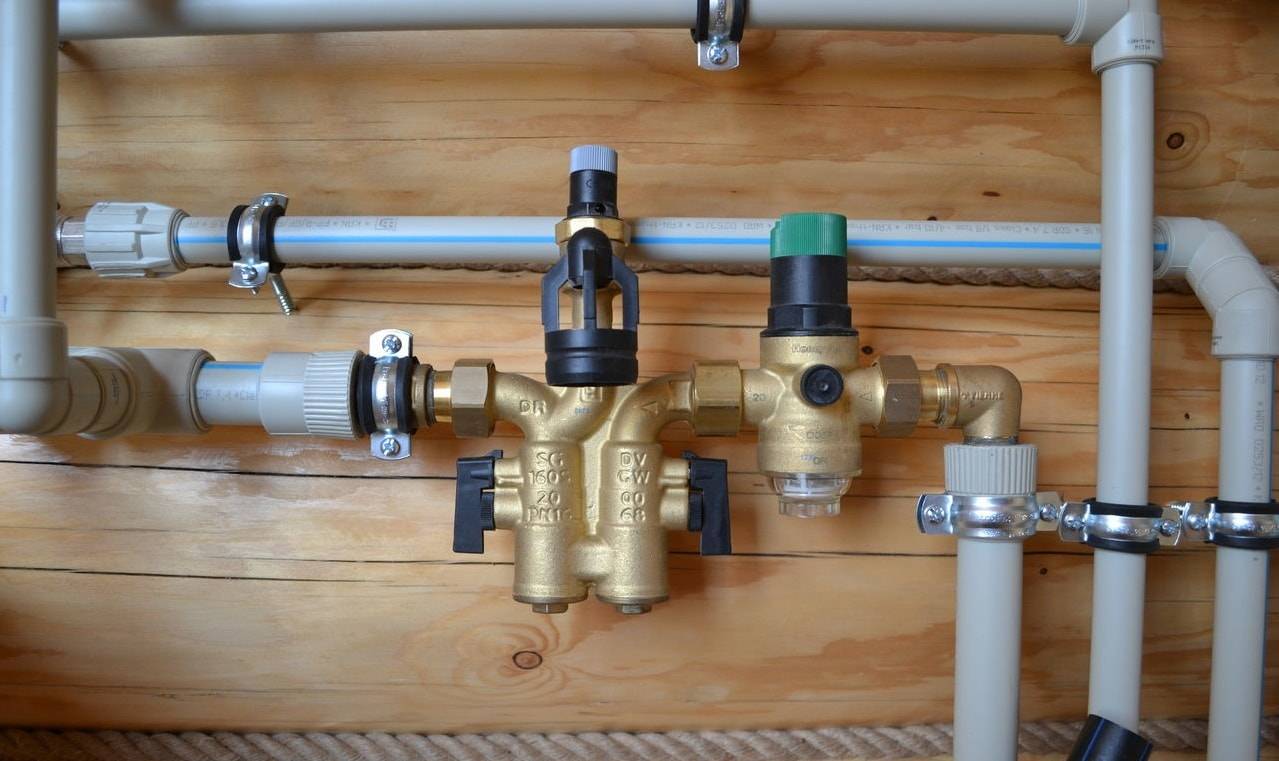

Полипропиленовые трубы режутся специальными ножницами (обычно идут в комплекте с паяльником), а крепятся на металлические кронштейны. Заметьте, что лучше использовать именно металлические консоли, а не пластиковые, так как смонтировать трубу на них легче и такое крепление, в отличие от пластмассы, имеет круговой захват.
