Обозначение розеток и выключателей на строительных чертежах и электрических схемах по ГОСТ

Нормативные документы

Нормативы, регламентирующие соответствие обозначений, используемых в техдокументации, элементам реальных электрических цепей были разработаны еще во времена СССР. Основной рабочий документ, определяющий правила их введения – это ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». С 2009 года в нашей стране введен в действие еще один вариант нормативов под обозначением ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».

В соответствие с этими регламентирующими документами в качестве подходящих по форме графических изображений реальных электрических цепей и их элементов используются самые простые геометрические фигуры, а именно:

правильные квадраты;
окружности, полуокружности и усеченные овалы;
произвольные прямоугольники, а также точки и линии заданной толщины.

Взятые в различных сочетаниях эти элементы полностью перекрывают весь диапазон применяемого в электротехнике оборудования вместе с управляющими его работой цепями. Опираясь на них, можно будет не только узнать, как схематически обозначаются стандартные электроустановочные изделия, но и самостоятельно прорисовать любую электрическую схему.

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выбрать и установить розетку для электроплиты?

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Таким образом, обозначение элементов на электрической схеме выполняется таким образом, чтобы обеспечить наибольшую легкость в ее составлении и чтении. Стоит один раз запомнить основные принципы построения подобных схем, чтобы в дальнейшем с легкостью пользоваться планом квартирной электропроводки любой сложности.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Обозначение розеток на схемах

Общее условное обозначение электрических розеток на строительных чертежах и схемах следующее:

Условные обозначения розеток для наружной/открытой установки:

На изображении ниже вы видите условные обозначения сдвоенных однополюсных розеток с защитным контактом (заземление) и без, одинарной однополюсной розетки с защитными контактами и силовой розетки трехполюсной (3 фазы) с защитным контактом.

Условные обозначения розеток для скрытой/внутренней установки:

На изображении ниже вы видите условные обозначения одиночных однополюсных розеток с защитным контактом (заземление) и без, сдвоеной однополюсной розетки и силовой розетки трехполюсной (3 фазы) с защитным контактом.

Одинарные однополюсные влагозищищенные розетки с защитным контактом и без

Условные обозначения блока розетка + выключатель:

Блок из однополюсной розетки и выключателя одноклавишного.

Условные обозначения выключателей на схемах

Общее обозначение для всех типов выклюачтелей, встречаемое на схемах, слеюущее:

В ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах» выделены следующие группы для обозначения выключателей:

– Обозначения выключателей для открытой установки, с степенью защиты IP20-IP23;

– Обозначения выключателей для скрытой установки, с степенью защиты IP20-IP23;

– Обозначения выключателей с степенью защиты IP44-IP55(влагостойкие);

– Проходные выключатели, они же выключатели на два положения, с степенью защиты IP20-IP23;

– Проходные выключатели, они же выключатели на два положения, со степенью защиты IP44-IP55(влагостойкие).

Обозначение одноклавишных и двухклавишных выключателей на схемах

На изображении ниже указаны одноклавишные и двухклавишные выключатели наружной (внешние, накладные) и скрытой (встраиваемые, внутренние) установки.

Остальное электрооборудование на строительных чертежах и схемах, так же имеет стандартизированные условные обозначения, указанные в ГОСТе.

Напоследок, выкладываю таблицу с основными условными обозначениями розеток, выключателей и переключателей.

Если же вы не нашли, как обозначается на схемах какое-либо электроустановочное или электротехническое оборудование – это вовсе не значит, что вы плохо искали.

Скорость появления всевозможных новейших типов розеток, выключателей, различных регуляторов, датчиков и т.п. намного выше, чем процесс разработки и стандартизации условных обозначений для них. Поэтому увидев на строительном чертеже незнакомые обозначения, внимательно просмотрите описания или сноски, обычно там указано, что имеется ввиду.

А если вы не знаете как обозначить то или иное электрооборудование и решили сами придумать, обязательно напишите в разделе условных обозначений чертежа пояснение.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Обозначение выключателей

Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р — нужен для обозначения проходного выключателя при управлении из трех или более мест средние выключатели по схеме. Коммутационные аппараты такого типа имеют пять контактов — три фазных, один нулевой и ещё один для защитного заземления. Выключатель скрытой или внутренней установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны: Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP
Выключатели такого вида могут быть с одной кнопкой или двумя.
С — отображение катушки устройства с механической блокировкой. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу.
Все бытовые приборы питаются именно от такого типа.
Структурная и функциональная электросхемы Структурная схема — это самый простой вид схем.
Там также описаны правила нанесения условно-графических изображений на чертеже, в том числе в нем присутствует обозначение розетки на схеме.
Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.

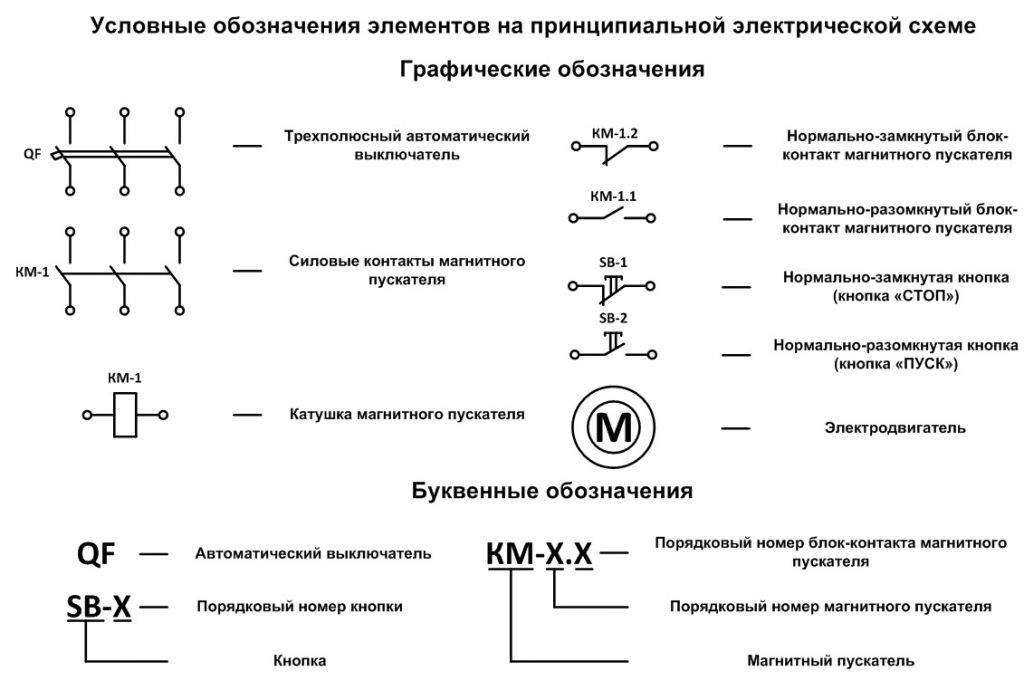

Условное графическое обозначение элементов (УГО)

Статья по теме: Измерение сопротивления изоляции требования

Разновидности выключателей

Существует два типа перекрестных переключателей: клавишные и поворотные.

Клавишные

Устройства этого типа наиболее распространены. Выключатели разрывают одну цепочку и замыкают другую. Стандартные приборы работают только с одной цепью.

Внешне разные типы выключателей отличаются такими признаками:

выключатель одноклавишный перекрестный имеет 2 контакта;
проходной — 3 контакта;
перекрестный — 4 контакта.

Устройства оснащаются одной, двумя или тремя клавишами. Трехклавишные и двухклавишные перекрестные выключатели используются для независимого управления несколькими цепочками.

Поворотные перекрестные

Выключатели этой разновидности не столь широко распространены. Их используют для управления светом в производственных и складских зданиях, для организации уличного освещения. Реже поворотные перекрестные устройства применяют в жилых помещениях. Замыкание и размыкание контактов осуществляют посредством передвижения рычага.

Накладные и встроенные

По способу установки выключатели принято разделять на два типа — встроенные и накладные. Встроенные модели устанавливают еще на этапе возведения здания или в процессе замены деталей коробки. Проводники прокладывают в стеновых каналах или закрепляют на стенах. После этого провода покрывают слоем штукатурки или другого отделочного материала.

Стандарты для обозначений

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона.
Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.
Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку.
Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.

Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ

Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.

Это означает, что коммутационный аппарат одноклавишный. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Условно Графические обозначения на электрических схемах

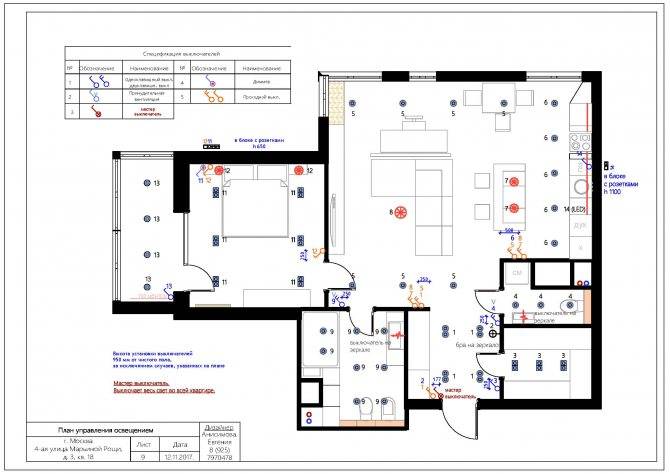

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

2.1. Общие правила построения УГО

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. Допускается отделять такие элементы друг от друга штриховой линией черт.

Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.

Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.

Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.

1 Область применения

Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента. В этом случае существует хотя бы одно логическое соединение между данными элементами.

Допускается дополнять обозначение зависимости меткой, поясняющей функциональное назначение вывода, которая помещается в круглых скобках. Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам следует присваивать в пределах этих устройств. Порядок расположения контактов в таблице определяется удобством построения схемы. Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Щетка: на контактном кольце 2.
Как нарисовать розетки, выключатели и лампы на плане квартиры.

Условные знаки для других приборов

Условное обозначение УЗО

Помимо выключателей и розеток электросхема проводки содержит другие узлы. К примеру, автоматический выключатель, УЗО, реле для контроля напряжения обозначаются в виде открытого контакта.

Согласно ГОСТу для маркировки автоматического выключателя применяется определенное количество контактов, соединенных друг с другом и квадрат сбоку. Изображение свидетельствует об одновременном срабатывании и наличии защиты. На вводе квартира оснащается двухполюсным автоматом, однополюсные задействуются для остановки нагрузки.

Дифавтоматы и УЗО не имеют значков, регламентированных ГОСТом, поэтому на чертежах изображается специфика конструкции. Приборы УЗО являются трансформаторами тока с исполнительным контактным реле. У дифференциального автомата аналогичная сборка, но к узлам добавлен автомат, защищающий от коротких замыканий и перегрузки.

Контроллерное реле предназначено для выключения оборудования в случае превышения номинала напряжения. Оно представляет собой плату и контактное реле. Схема наносится на крышку устройства и переносится на план электролинии.

Для аппаратов подсветки и освещения используется несколько графических символов:

квадрат – люминесцентный источник света 600х600 мм;
прямоугольник – люминесцентный светильник 600х300 мм;
квадрат с двумя линиями – светодиодный источник света размером 600х600 мм;
большой «бантик» с частично закрашенными черными треугольниками – прибор аварийного освещения 600х600 мм;
узкий «бантик» с частично залитыми черным областями на треугольниках – прибор для аварийной подсветки 600х300;
кружок, разделенный дугой – устройство с лампочкой высокого давления;
круг без двух сегментов с 4-мя черточками («дольки») и горизонтальной стрелкой вправо – прожектор;
круг, разделенный пополам – источник света с контактными лампами люминесцентного типа;
круг с узкими областями вверху и внизу – светодиодный светильник любой нелинейной формы;
круг – светильник с галогенкой или лампой накаливания;
круг, разделенный на 6 сегментов – люстра;
прямоугольник – линейный люминисцентный светильник;
прямоугольник с 2-мя черточками – линейный светодиодный светильник;
черный бантик – аварийный светильник.

Условные обозначения в электрических схемах

Условные обозначения частей электросети не обязательно знать наизусть. При понимании значков и правильно составленном чертеже пользователь всегда расшифрует символы или ознакомиться со сносками.

Монтаж

Рассмотрим, как подключить перекрестный двойной выключатель фирмы Legrand. Сначала потребуется разработать план и схему соединения, это позволит сэкономить на кабелях и доборных элементах. Также перед началом монтажных работ проводится штробирование стен.

Фото — MGU3

Пошаговая инструкция, как подключить спаренный и два проходных выключателя для контроля нескольких ламп из трех мест:

На первом этапе работ подключение производится по стандартной схеме для контроля света проходными моделями. В распределительную коробку от щитка протягивается нулевой провод. Из разветвителя его перекидывают на контакты лампы;
Следующим из щитка протягивается фазный кабель. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя (в данном случае, это один из проходных);
Через распределительную коробку производится последовательное соединение контактов. Сначала фаза перекидывается на перекрестный выключатель, который должен располагаться между двумя проходными с учетом минимальных затрат проводов, а после на второй проходной;
После этого от общего контакта второго проходного выключателя производится соединение с лампой. После окончания протяжки осуществляется монтаж распределительной коробки на стену. Она также как и переключатели может устанавливаться поверх стены или непосредственно в подготовленное отверстие.

При работе такой схемы происходит одновременное перебрасывание импульса на несколько контактных групп. Несмотря на удобство и простоту реализации, такое соединение довольно редко используется современными электриками – считается, что несколько проходных моделей работают более надежно.
